ECOS1JP103EA
数据手册.pdf
Panasonic
松下
被动器件
ECOS1JP103EA中文资料参数规格
技术参数
额定电压DC 63.0 V
电容 10000 µF
等效串联电阻ESR 0.041 Ω
容差 ±20 %
纹波电流 6.52 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 63 V
封装参数
安装方式 Through Hole
引脚数 2
外形尺寸
高度 40 mm
直径 35.0 mm
脚长度 6.30 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
寿命（小时） 3000h @85℃
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2017/07/07
ECOS1JP103EA引脚图与封装图
ECOS1JP103EA引脚图
ECOS1JP103EA封装图

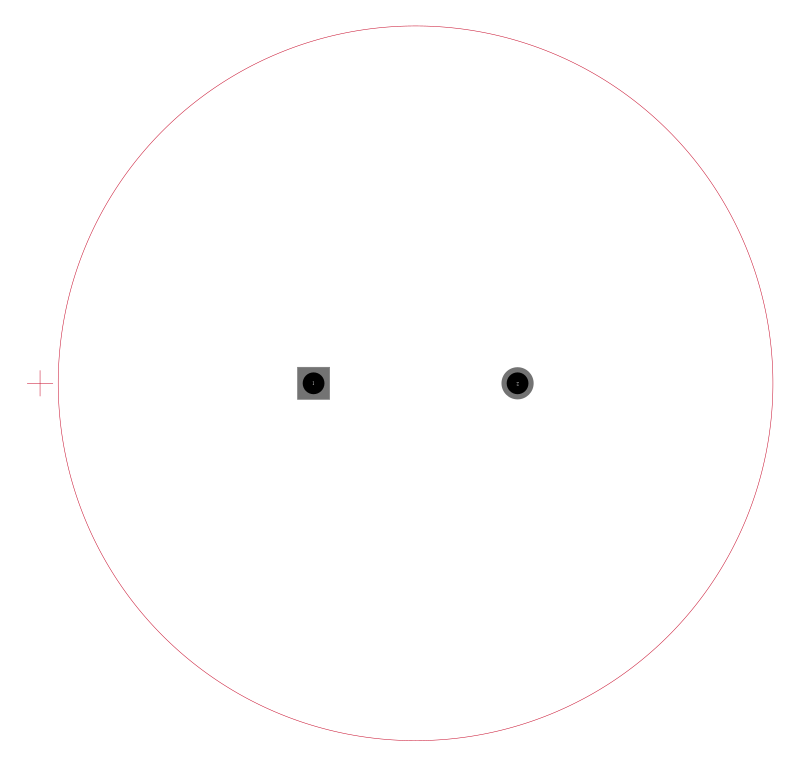

ECOS1JP103EA封装焊盘图
在线购买ECOS1JP103EA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECOS1JP103EA | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECOS1JP103EA 铝电解电容, TS-UP系列, 10000 µF, ± 20%, 63 V, 35 mm, 0.041 ohm | 搜索库存 |
替代型号ECOS1JP103EA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECOS1JP103EA 品牌： Panasonic 松下 封装： 10mF 63V 20per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECOS1JP103EA 铝电解电容, TS-UP系列, 10000 µF, ± 20%, 63 V, 35 mm, 0.041 ohm | 当前型号 |
| 型号： ECEC1JP103EJ 品牌： 松下 封装： 10mF 63V ±20% | 完全替代 | PANASONIC ELECTRONIC COMPONENTS ECEC1JP103EJ 铝电解电容, UP系列, 10000 µF, ± 20%, 63 V, 35 mm | ECOS1JP103EA和ECEC1JP103EJ的区别 |
| 型号： ECEC1JP103EA 品牌： 松下 封装： | 完全替代 | Cap Aluminum Lytic 10000uF 63V 20% 35 X 40mm Snap-In 10mm 0.041 Ohm 6520mA 3000h 85C Bulk | ECOS1JP103EA和ECEC1JP103EA的区别 |
| 型号： MCLPR63V109M30X50 品牌： Multicomp 封装： 10mF 63V ±20% | 类似代替 | MULTICOMP MCLPR63V109M30X50 铝电解电容, 摁入式, LPR系列, 10000 µF, ± 20%, 63 V, 30 mm | ECOS1JP103EA和MCLPR63V109M30X50的区别 |
