ELJFB5R6KF
数据手册.pdf
Panasonic
松下
被动器件
ELJFB5R6KF中文资料参数规格
技术参数
额定电流 0.33 A
电感 5.6 µH
自谐频率 30 MHz
Q值 50.0
产品系列 ELJFB
电阻 880 mΩ
共振频率 30.0 MHz
屏蔽 No
电感公差 ±10 %
测试频率 1 MHz
电阻DC） 880 mΩ
额定电流DC 330 mA
工作温度Max 85 ℃
工作温度Min -20 ℃
电阻DC Max 0.88 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 4532
封装 1812
外形尺寸
长度 4.50 mm
宽度 3.20 mm
高度 3.4 mm
封装公制 4532
封装 1812
物理参数
工作温度 -20℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ELJFB5R6KF引脚图与封装图
ELJFB5R6KF引脚图

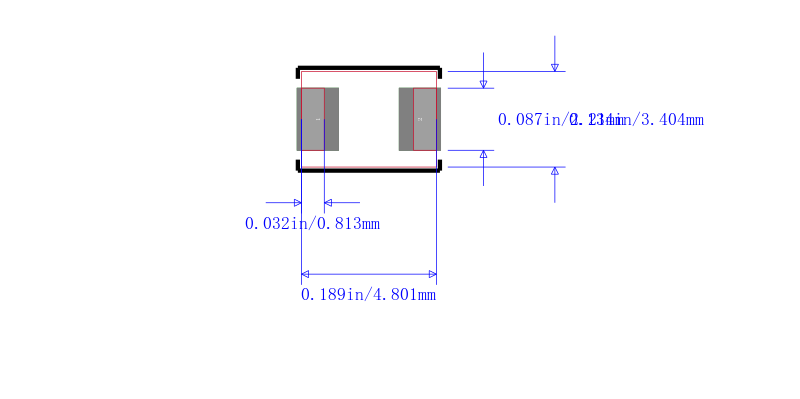

ELJFB5R6KF封装图

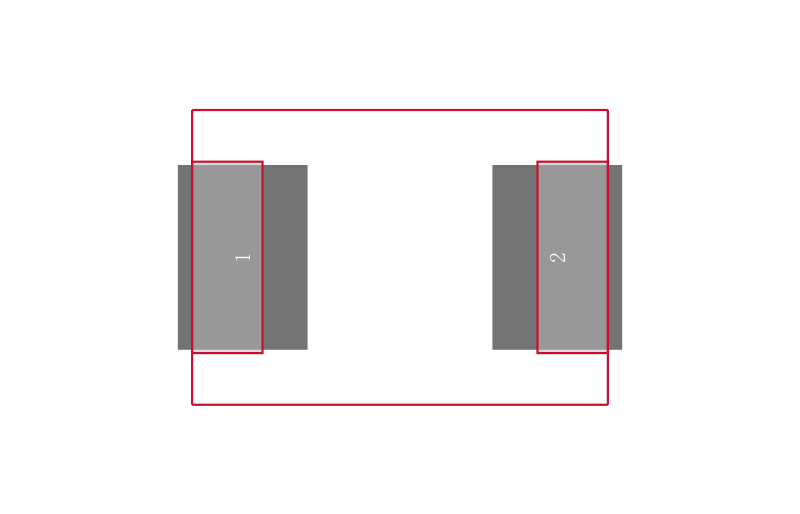

ELJFB5R6KF封装焊盘图
在线购买ELJFB5R6KF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ELJFB5R6KF | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ELJFB5R6KF 表面贴装高频电感器, ELJ-FB系列, 5.6 µH, ± 10%, 1812 [4532 公制], 30 MHz, 0.88 ohm | 搜索库存 |
替代型号ELJFB5R6KF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ELJFB5R6KF 品牌： Panasonic 松下 封装： 1812 5.6uH 30MHz 330mA | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ELJFB5R6KF 表面贴装高频电感器, ELJ-FB系列, 5.6 µH, ± 10%, 1812 [4532 公制], 30 MHz, 0.88 ohm | 当前型号 |
| 型号： MCNL453232-5R6K 品牌： Multicomp 封装： 5.6µH 33MHz 300mA | 功能相似 | MULTICOMP MCNL453232-5R6K 表面贴装高频电感器, MCNL453232系列, 5.6 µH, ± 10%, 1812 [4532 公制], 33 MHz, 1.1 ohm | ELJFB5R6KF和MCNL453232-5R6K的区别 |
