ELJPB101KF

ELJPB101KF

数据手册.pdf
Panasonic 松下 被动器件

PANASONIC ELECTRONIC COMPONENTS  ELJPB101KF  表面贴装高频电感器, ELJ-PB系列, 100 µH, ± 10%, 1812 [4532 公制], 6 MHz, 4 ohm

值 Inductance | 100UH \---|--- 误差 Tolerance | ±10% 额定电流 Current Rating | 150MA 饱和电流 Current - Saturation | 不同频率时的Q值 Q @ Frequency | 20@0.796MHZ 自振谐频率SRF Frequency - Self Resonant | 6MHZ DC电阻DCR DC Resistance DCR | 4Ω/OHM 屏蔽 Shielding | 无屏蔽 Unshielded 描述与应用 Description & Applications | 特点 ●高Q值 ●适合安装 ●允许的范围宽(1.0 nH至1000μH) ●推荐应用 ●CTV,VTR,HIC,硬盘,软驱,无绳电话,便携式电话 寻呼机,视频摄像头 技术文档PDF下载 | 在线阅读

ELJPB101KF中文资料参数规格
技术参数

额定电流 150 mA

容差 ±10 %

电感 100 µH

自谐频率 6.00 MHz

Q值 20.0

产品系列 ELJPB

屏蔽 No

电感公差 ±10 %

测试频率 796 kHz

电阻DC) 4 Ω

额定电流DC 150 mA

工作温度Max 85 ℃

工作温度Min -20 ℃

电阻DC Max 4 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 4532

封装 1812

外形尺寸

长度 4.5 mm

宽度 3.20 mm

高度 3.2 mm

封装公制 4532

封装 1812

物理参数

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ELJPB101KF引脚图与封装图

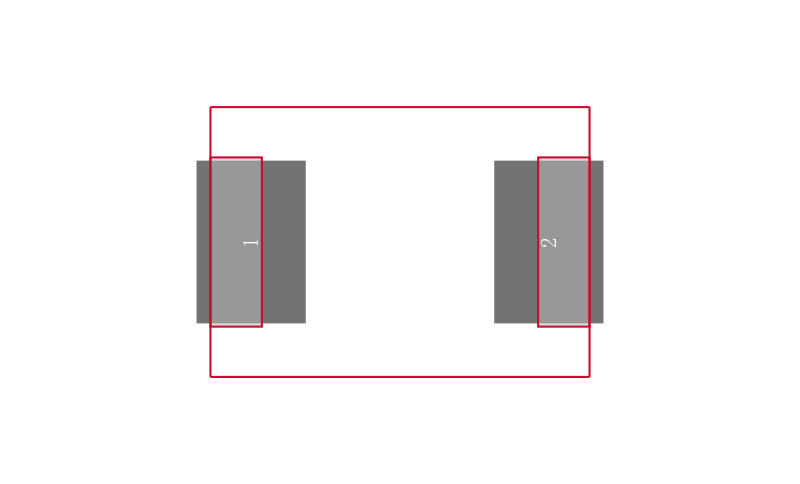

ELJPB101KF引脚图

ELJPB101KF引脚图

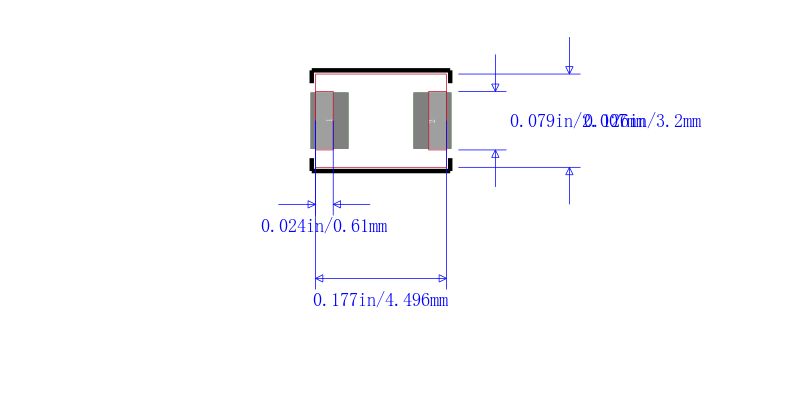

ELJPB101KF封装图

ELJPB101KF封装图

ELJPB101KF封装焊盘图

ELJPB101KF封装焊盘图
