ERJ14NF2202U
数据手册.pdfPanasonic(松下)
被动器件
ERJ14NF2202U中文资料参数规格
技术参数
额定电压DC 200 V
额定功率 500 mW
产品系列 ERJ14
电阻 22 kΩ
阻值偏差 ±1 %
额定电压 200 V
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.20 mm
宽度 2.50 mm
高度 600 µm
封装公制 3225
封装 1210
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 40000
制造应用 车用, Automotive
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ14NF2202U引脚图与封装图
ERJ14NF2202U引脚图
ERJ14NF2202U封装图

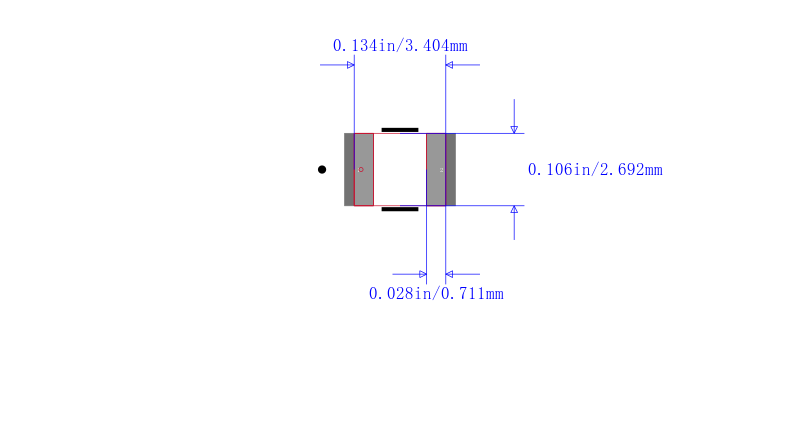

ERJ14NF2202U封装焊盘图
在线购买ERJ14NF2202U
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ14NF2202U | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ14NF2202U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 22 kohm, 200 V, 1210 [3225公制], 500 mW, ± 1% | 搜索库存 |
替代型号ERJ14NF2202U
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ14NF2202U 品牌： Panasonic 松下 封装： 1210 22kohms 500mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ14NF2202U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 22 kohm, 200 V, 1210 [3225公制], 500 mW, ± 1% | 当前型号 |
| 型号： ERJP14F2202U 品牌： 松下 封装： 1210 22kΩ 500mW ±1% | 类似代替 | 1210 格式防浪涌电阻器，ERJP14 系列 - 1% BPanasonic ERJ P14 防浪涌厚膜芯片电阻器由三层电极、金属釉厚膜电阻元件和保护涂层构成。 此结构确保高可靠性，同时支持回流和流动焊接。符合 AEC-Q200 0.50 W 高功率额定值 反浪涌 与标准膜式电阻器相比，具有卓越的浪涌特性 ### 应用这些芯片电阻器符合 AEC-Q200 标准，可用于汽车应用。 ### 标准IEC 60115-8, JIS C 5201-8, EIAK RC-2134 | ERJ14NF2202U和ERJP14F2202U的区别 |
| 型号： RK73H2ETTE2202F 品牌： KOA Speer 封装： | 功能相似 | Fixed Resistor, Metal Glaze/thick Film, 0.5W, 22000ohm, 200V, 1% +/-Tol, 100ppm/Cel, Surface Mount, 1210, CHIP | ERJ14NF2202U和RK73H2ETTE2202F的区别 |
