ERJ14NF4702U
数据手册.pdf
Panasonic
松下
被动器件
ERJ14NF4702U中文资料参数规格
技术参数
额定电压DC 200 V
额定功率 500 mW
产品系列 ERJ14
电阻 47 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 200 V
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.20 mm
宽度 2.50 mm
高度 0.6 mm
封装公制 3225
封装 1210
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 40000
制造应用 车用, Automotive
符合标准
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ14NF4702U引脚图与封装图

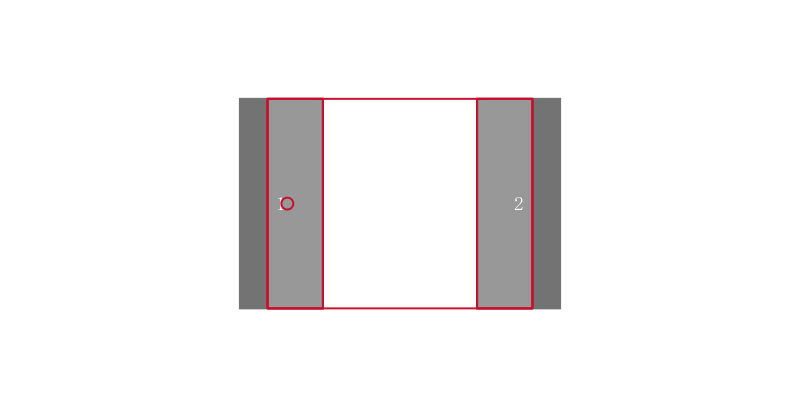

ERJ14NF4702U引脚图
ERJ14NF4702U封装图
ERJ14NF4702U封装焊盘图
在线购买ERJ14NF4702U
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ14NF4702U | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ14NF4702U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 47 kohm, 200 V, 1210 [3225公制], 500 mW, ± 1% | 搜索库存 |
替代型号ERJ14NF4702U
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ14NF4702U 品牌： Panasonic 松下 封装： 1210 47kohms 500mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ14NF4702U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 47 kohm, 200 V, 1210 [3225公制], 500 mW, ± 1% | 当前型号 |
| 型号： ERJU14F4702U 品牌： 松下 封装： 1210 47kΩ 500mW ±1% | 类似代替 | PANASONIC ELECTRONIC COMPONENTS ERJU14F4702U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 47 kohm, 200 V, 1210 [3225公制], 500 mW, ± 1% | ERJ14NF4702U和ERJU14F4702U的区别 |
| 型号： RK73H2ETTD4702F 品牌： KOA Speer 封装： 1210 47kΩ ±1% | 功能相似 | Thick Film Resistors - SMD 0.5W1/2W 47KΩ 1% | ERJ14NF4702U和RK73H2ETTD4702F的区别 |
