ERJ1GNF3300C

ERJ1GNF3300C

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF3300C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 330 ohm, 25 V, 0201 [0603公制], 50 mW, ± 1%

ERJ 1G系列器是一款车用级别厚膜片式电阻器. 电阻值范围10 ohm至2.2Mohm, E24与E96十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高可靠性.

.
封装尺寸可选: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
.
体积小, 重量轻的电阻
.
符合车用级别AEC-Q200标准
.
最高额定功率: 1W
.
可选公差: ±0.5%与±1%
.
温度系数TCR为: ±50, ±100, ±200和±300ppm/°C
.
可选工作温度范围: -55°C至125°C与-55°C至155°C
.
符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准
.
适合回流焊和流焊
ERJ1GNF3300C中文资料参数规格
技术参数

额定电压DC 25.0 V

额定功率 50 mW

产品系列 ERJ1G

电阻 330 Ω

阻值偏差 ±1 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 0603

封装 0201

外形尺寸

长度 0.6 mm

宽度 0.3 mm

高度 0.23 mm

封装公制 0603

封装 0201

物理参数

工作温度 -55℃ ~ 125℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 15000

制造应用 Consumer Electronics, Industrial, Portable Devices, 消费电子产品, Power Management, 工业, 便携式器材, Automotive, 车用, 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ1GNF3300C引脚图与封装图

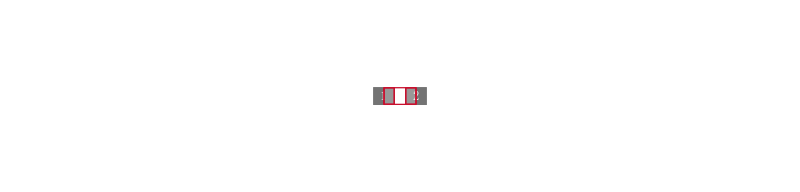

ERJ1GNF3300C引脚图

ERJ1GNF3300C引脚图

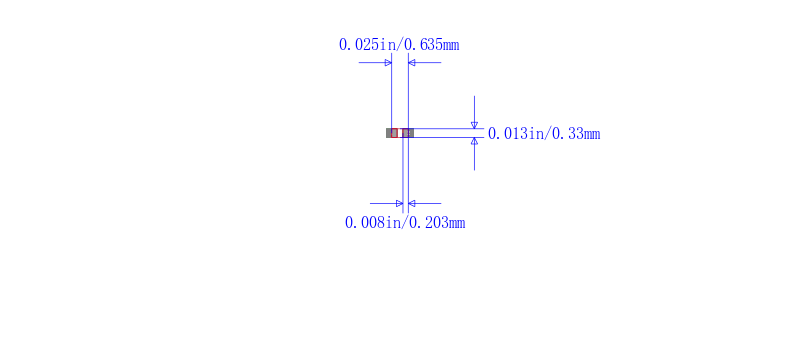

ERJ1GNF3300C封装图

ERJ1GNF3300C封装图

ERJ1GNF3300C封装焊盘图

ERJ1GNF3300C封装焊盘图

在线购买ERJ1GNF3300C
型号 制造商 描述 购买
ERJ1GNF3300C Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF3300C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 330 ohm, 25 V, 0201 [0603公制], 50 mW, ± 1% 搜索库存
替代型号ERJ1GNF3300C
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ1GNF3300C

品牌： Panasonic 松下

封装： 0201 330ohms 50mW 1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF3300C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 330 ohm, 25 V, 0201 [0603公制], 50 mW, ± 1%

当前型号

型号： ERJ-1GEF3300C

品牌： 松下

封装： 0201 330ohms 50mW 1per

类似代替

PANASONIC ELECTRONIC COMPONENTS  ERJ-1GEF3300C  厚膜电阻, 330Ω, 50mW, ±5%

ERJ1GNF3300C和ERJ-1GEF3300C的区别

型号： ERJ1GEF3300C

品牌： 松下

封装： 0201 330Ω ±1% 50mW

类似代替

0201 330Ω ±1% 0.05W1/20W ±200ppm/℃

ERJ1GNF3300C和ERJ1GEF3300C的区别

型号： RC0201FR-07330RL

品牌： 国巨

封装： 330ohms 50mW 1per

功能相似

RC 系列 0201 330 Ω 0.05 W ±1% ±200 ppm/°C 厚膜 贴片 电阻

ERJ1GNF3300C和RC0201FR-07330RL的区别
