ERJ1GNF1202C
数据手册.pdf
Panasonic
松下
被动器件
ERJ1GNF1202C中文资料参数规格
技术参数
额定电压DC 25.0 V
额定功率 50 mW
产品系列 ERJ1G
电阻 12 kΩ
阻值偏差 ±1 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 0603
封装 0201
外形尺寸
长度 0.6 mm
宽度 0.3 mm
高度 0.23 mm
封装公制 0603
封装 0201
物理参数
温度系数 ±200 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 15000
制造应用 Power Management, Portable Devices, Automotive, 便携式器材, 车用, 工业, 消费电子产品, Industrial, 电源管理, Consumer Electronics
符合标准
RoHS标准
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ1GNF1202C引脚图与封装图

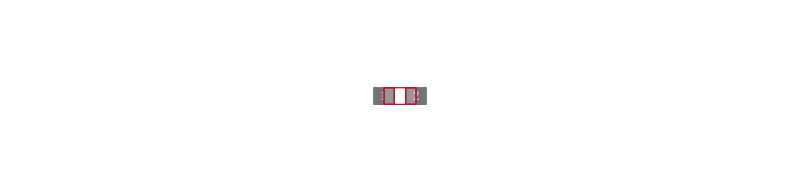

ERJ1GNF1202C引脚图
ERJ1GNF1202C封装图

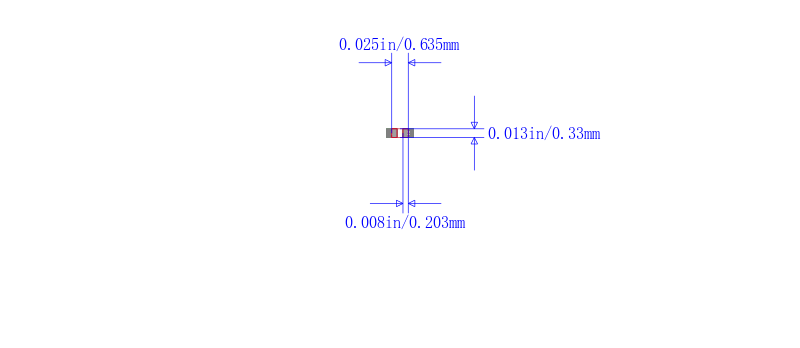

ERJ1GNF1202C封装焊盘图
在线购买ERJ1GNF1202C
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ1GNF1202C | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ1GNF1202C 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 12 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1% | 搜索库存 |
替代型号ERJ1GNF1202C
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ1GNF1202C 品牌： Panasonic 松下 封装： 0201 12kohms 50mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ1GNF1202C 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 12 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1% | 当前型号 |
| 型号： ERJ-1GEF1202C 品牌： 松下 封装： 0201 1.2kohms 50mW 1per | 类似代替 | PANASONIC ELECTRONIC COMPONENTS ERJ-1GEF1202C 厚膜电阻, 1.2KΩ, 50mW, ±5% | ERJ1GNF1202C和ERJ-1GEF1202C的区别 |
| 型号： RC0201FR-0712KL 品牌： 国巨 封装： 12kohms 50mW 1per | 功能相似 | YAGEO PHYCOMP RC0201FR-0712KL 片式电阻器, 表面贴装, 厚膜, RC系列, 12 kohm, 0201 [0603公制], 50 mW, ± 1% | ERJ1GNF1202C和RC0201FR-0712KL的区别 |
| 型号： MCRE000166 品牌： Multicomp 封装： 0201 12kΩ 50mW ±1% | 功能相似 | MULTICOMP MCRE000166 片式电阻器, 表面贴装, 厚膜, MCRE系列, 12 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1% | ERJ1GNF1202C和MCRE000166的区别 |
