DR73-1R5-R中文资料参数规格
技术参数
额定电流 4.67 A
容差 ±20 %
电感 1.5 µH
屏蔽 Yes
电感公差 ±20 %
测试频率 100 kHz
电阻DC） 13 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 13 mΩ
封装参数
安装方式 Surface Mount
引脚数 2
封装 7.6mm x 7.6mm x 3.55mm
外形尺寸
长度 7.6 mm
宽度 6 mm
高度 3.55 mm
封装 7.6mm x 7.6mm x 3.55mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
DR73-1R5-R引脚图与封装图

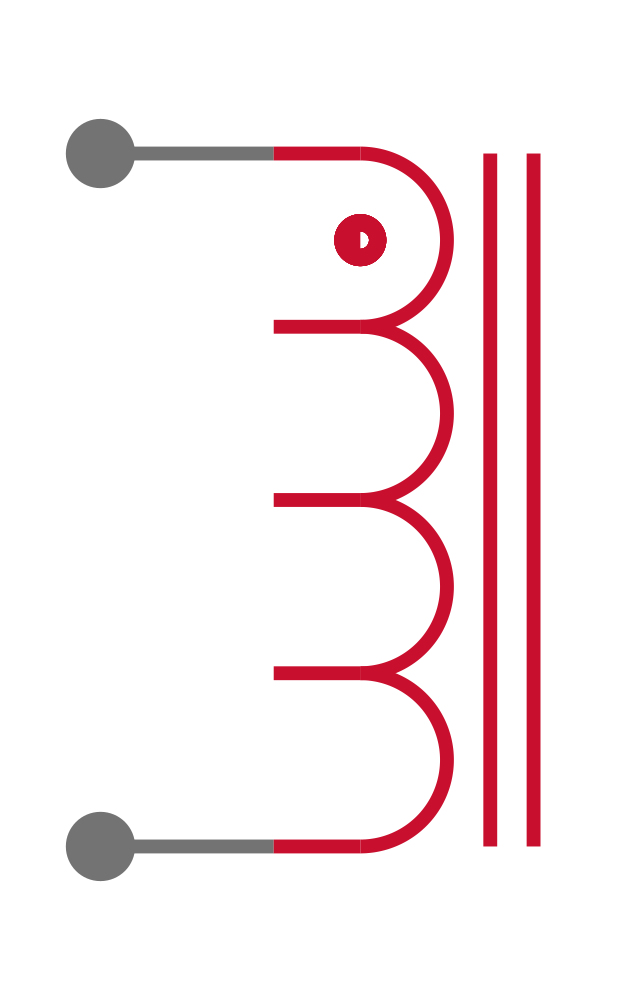

DR73-1R5-R引脚图

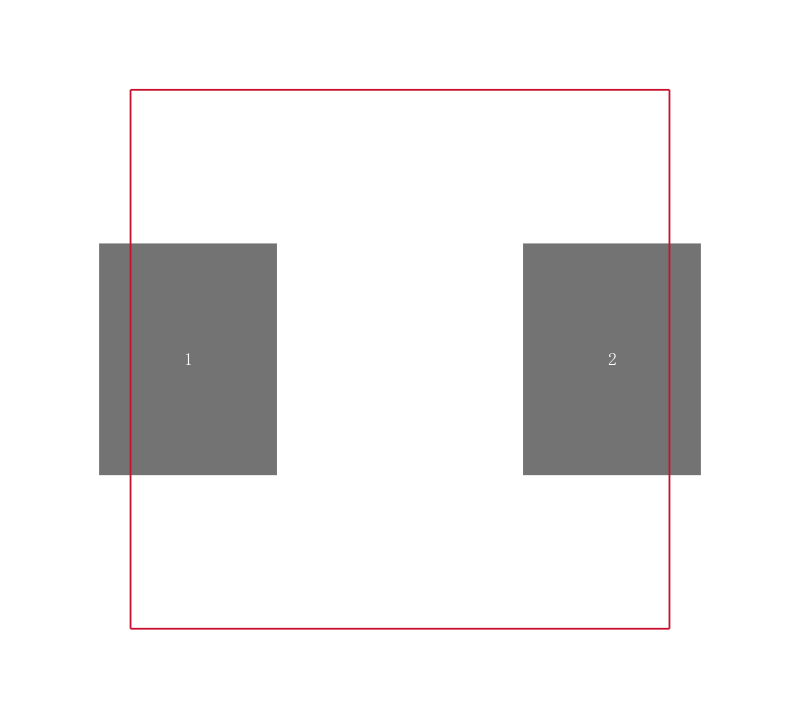

DR73-1R5-R封装图

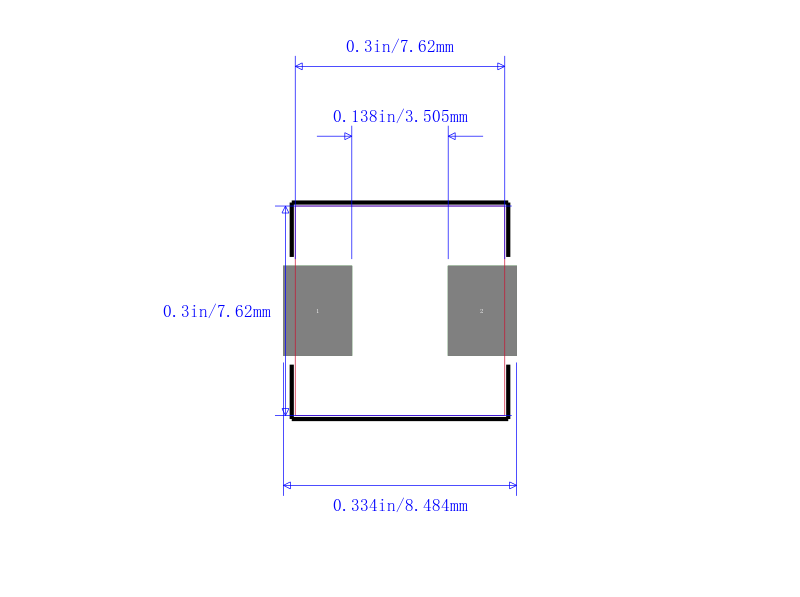

DR73-1R5-R封装焊盘图
