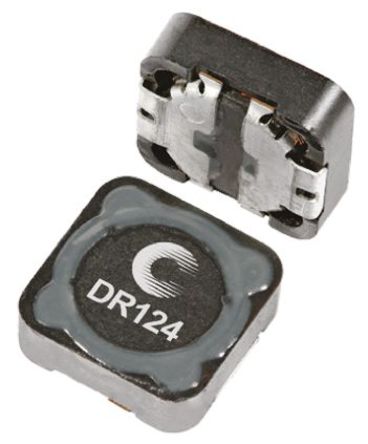

DR124-101-R
数据手册.pdf
Cooper Bussmann
库柏
被动器件
DR124-101-R中文资料参数规格
技术参数
额定电流 1.5 A
容差 ±20 %
电感 100 µH
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤308 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.308 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 Non Standard
外形尺寸
长度 12.5 mm
宽度 12.3 mm
高度 4.5 mm
封装 Non Standard
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
DR124-101-R引脚图与封装图
暂无图片
在线购买DR124-101-R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DR124-101-R | Cooper Bussmann 库柏 | DR124 系列磁性屏蔽线绕扼流圈 DR124 系列薄型贴片式屏蔽鼓芯电感器，采用铁氧体磁芯设计。 DR 系列的应用包括：笔记本电脑电源；LCD 面板；计算机、DVD 播放器和便携式电源设备；直流到直流转换器；降压、升压、正向和谐振转换器；噪声过滤和过滤器扼流圈。 125°C 最高工作温度 ### Cooper Bussmann 非标准 SMT 电感器（扼流圈） | 搜索库存 |
替代型号DR124-101-R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DR124-101-R 品牌： Cooper Bussmann 库柏 封装： Non 100µH | 当前型号 | DR124 系列磁性屏蔽线绕扼流圈DR124 系列薄型贴片式屏蔽鼓芯电感器，采用铁氧体磁芯设计。 DR 系列的应用包括：笔记本电脑电源；LCD 面板；计算机、DVD 播放器和便携式电源设备；直流到直流转换器；降压、升压、正向和谐振转换器；噪声过滤和过滤器扼流圈。 125°C 最高工作温度 ### Cooper Bussmann 非标准 SMT 电感器（扼流圈） | 当前型号 |
