DF5A-5P-5DSA05
数据手册.pdf
Hirose Electric
广濑
连接器
DF5A-5P-5DSA05中文资料参数规格
技术参数
触点数 5
极性 Male
触点电镀 Tin
排数 1
针脚数 5
封装参数
安装方式 Through Hole
引脚间距 5.00 mm
外形尺寸
长度 27.5 mm
宽度 6.40 mm
高度 15.0 mm
引脚间距 5.00 mm
物理参数
外壳颜色 Beige
颜色 Beige
触点材质 Brass
工作温度 -35℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF5A-5P-5DSA05引脚图与封装图
DF5A-5P-5DSA05引脚图

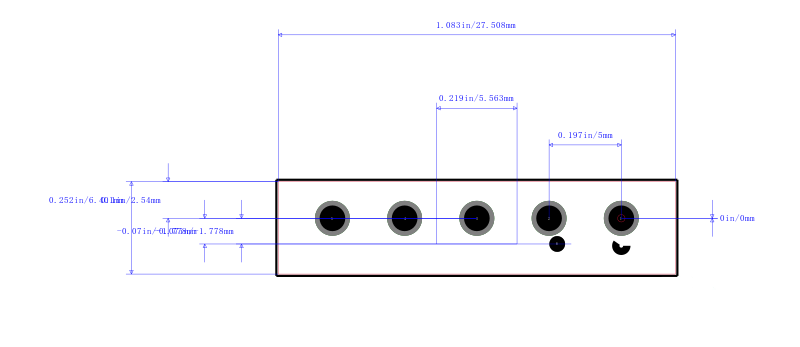

DF5A-5P-5DSA05封装图

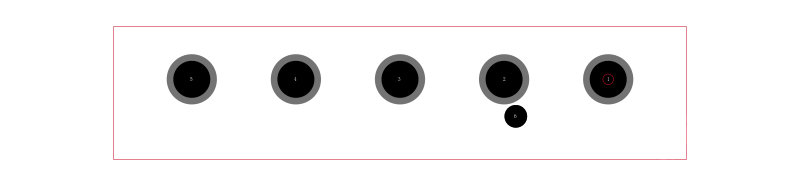

DF5A-5P-5DSA05封装焊盘图
