DF11GZ-10DP-2V20
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
DF11GZ-10DP-2V20中文资料参数规格
技术参数
触点数 10
极性 Male
触点电镀 Tin
额定电流 2 A
绝缘电阻 1000MΩ @500VDC
排数 2
针脚数 10
接触电阻 <30mΩ @100mA
额定电压 250 V
封装参数
安装方式 Surface Mount
引脚间距 2.00 mm
外形尺寸
长度 17.5 mm
宽度 6.2 mm
高度 7.2 mm
引脚间距 2.00 mm
物理参数
外壳颜色 Beige
颜色 Beige
触点材质 Brass
工作温度 -30℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF11GZ-10DP-2V20引脚图与封装图

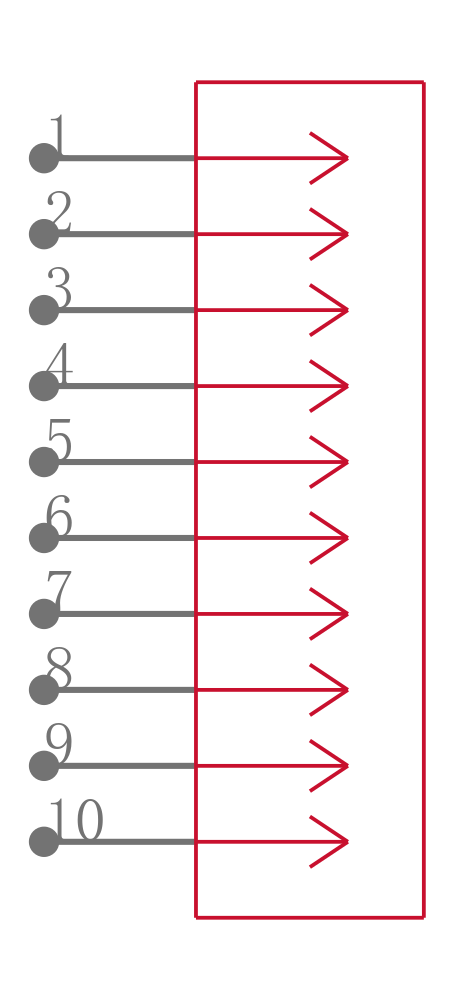

DF11GZ-10DP-2V20引脚图
DF11GZ-10DP-2V20封装图

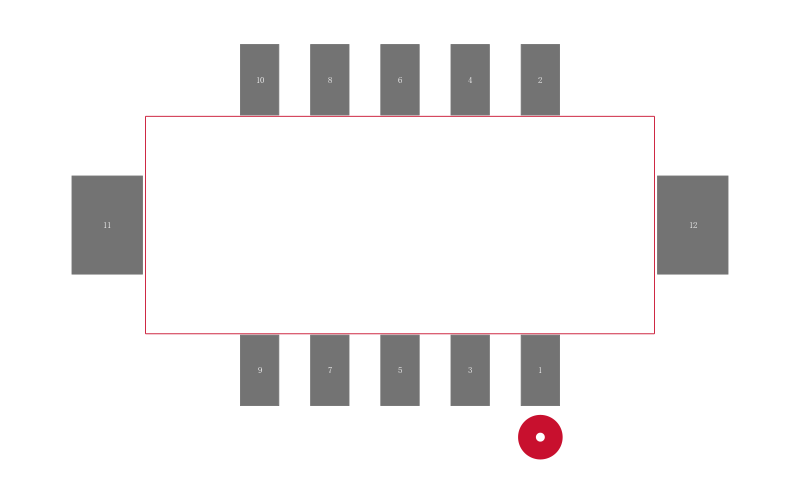

DF11GZ-10DP-2V20封装焊盘图
在线购买DF11GZ-10DP-2V20
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF11GZ-10DP-2V20 | Hirose Electric 广濑 | 10 位置 2mm 间距 双排 2x5 直 表面贴装（SMT）针座 | 搜索库存 |
替代型号DF11GZ-10DP-2V20
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF11GZ-10DP-2V20 品牌： Hirose Electric 广濑 封装： Male 10Contact 10Position | 当前型号 | 10 位置 2mm 间距 双排 2x5 直 表面贴装（SMT）针座 | 当前型号 |
| 型号： DF11G-10DP-2V20 品牌： 广濑 封装： Male 10Position | 完全替代 | DF 系列 10 触点 双排 2 mm 间距 直 表面贴装 插头 连接器 | DF11GZ-10DP-2V20和DF11G-10DP-2V20的区别 |
| 型号： DF11CZ-10DP-2V27 品牌： 广濑 封装： 10Contact Male | 功能相似 | Hirose 2mm 节距 SMT 直向引脚管座连接器 - DF 11 系列DF11 系列直向、SMT 安装、板对线、双排引脚管座连接器，触点节距 2mm。 这些 2mm 印刷电路板安装双排有罩管座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺、4 暗线盒式主体，并带有镀锡或镀金黄铜触点。### 注DF11 2mm SMT 引脚管座连接器，部件号 DF11CZ-xxxx-xx27，带镀锡触点 DF11 2mm SMT 引脚管座连接器，部件号 DF11C-xxxx-xx57，带镀金触点### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109 | DF11GZ-10DP-2V20和DF11CZ-10DP-2V27的区别 |
