DF1BZ-14DP-2.5DSA
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
DF1BZ-14DP-2.5DSA中文资料参数规格
技术参数
触点数 28
极性 Male
触点电镀 Tin
绝缘电阻 >1000MΩ @500VDC
排数 2
针脚数 14
接触电阻 <30mΩ @100mA
封装参数
安装方式 Through Hole
引脚间距 2.50 mm
外形尺寸
长度 20 mm
宽度 8.6 mm
高度 9.5 mm
引脚间距 2.50 mm
物理参数
外壳颜色 White
颜色 White
触点材质 Brass
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF1BZ-14DP-2.5DSA引脚图与封装图

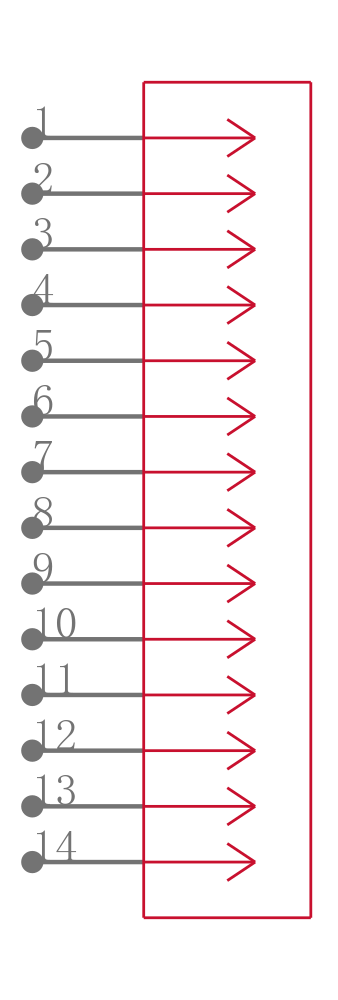

DF1BZ-14DP-2.5DSA引脚图

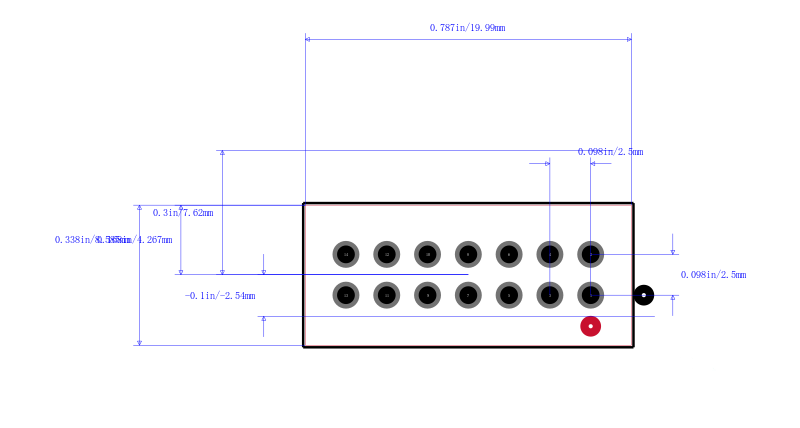

DF1BZ-14DP-2.5DSA封装图

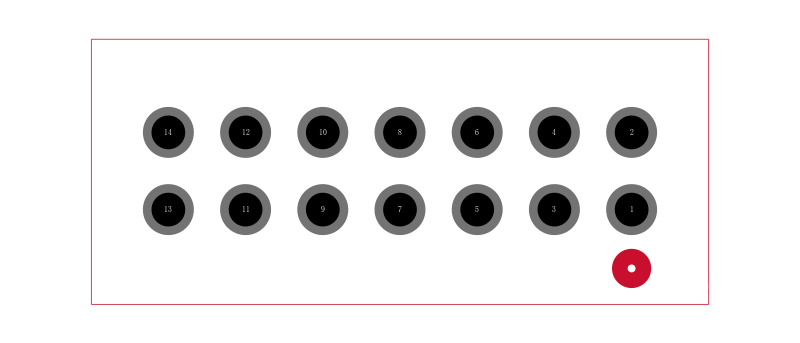

DF1BZ-14DP-2.5DSA封装焊盘图
在线购买DF1BZ-14DP-2.5DSA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF1BZ-14DP-2.5DSA | Hirose Electric 广濑 | 2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection Product Compliant with UL/CSA Standard | 搜索库存 |
替代型号DF1BZ-14DP-2.5DSA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF1BZ-14DP-2.5DSA 品牌： Hirose Electric 广濑 封装： Male 14Position | 当前型号 | 2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection Product Compliant with UL/CSA Standard | 当前型号 |
| 型号： DF1B-14DP-2.5DSA 品牌： 广濑 封装： Male 14Position | 功能相似 | CONN HEADER 14POS 2.5MM STR TIN | DF1BZ-14DP-2.5DSA和DF1B-14DP-2.5DSA的区别 |
