DRC2523E0L

Panasonic(松下) 分立器件

NPN 晶体管，Panasonic### 数字晶体管，Panasonic配备电阻器的双极性晶体管也称为数字晶体管或偏流电阻器的晶体管，包含一个或两个集成电阻器。单一系列输入电阻器，或两个电阻器的分压器能直接从数字源驱动这些设备。提供单和双晶体管型号。

双电阻器数字 NPN ，

### 数字晶体管，Panasonic

配备电阻器的也称为数字晶体管或偏流电阻器的晶体管，包含一个或两个集成电阻器。单一系列输入电阻器，或两个电阻器的分压器能直接从数字源驱动这些设备。提供单和双晶体管型号。

得捷:
TRANS PREBIAS NPN 200MW MINI3

欧时:
Panasonic DRC2523E0L NPN 数字晶体管, 500 mA, Vce=50 V, 2.2 kΩ, 电阻比:1, 3引脚 Mini3 G3 B封装

Chip1Stop:
Trans Digital BJT NPN 50V 500mA 3-Pin Mini3-G3-B T/R

DRC2523E0L中文资料参数规格

技术参数

极性 NPN

击穿电压集电极-发射极 50 V

集电极最大允许电流 500mA

最小电流放大倍数hFE 40 @100mA, 10V

额定功率Max 200 mW

工作温度Max 150 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 Mini3-G3-B

外形尺寸

长度 2.9 mm

宽度 1.5 mm

高度 1.1 mm

封装 Mini3-G3-B

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DRC2523E0L引脚图与封装图

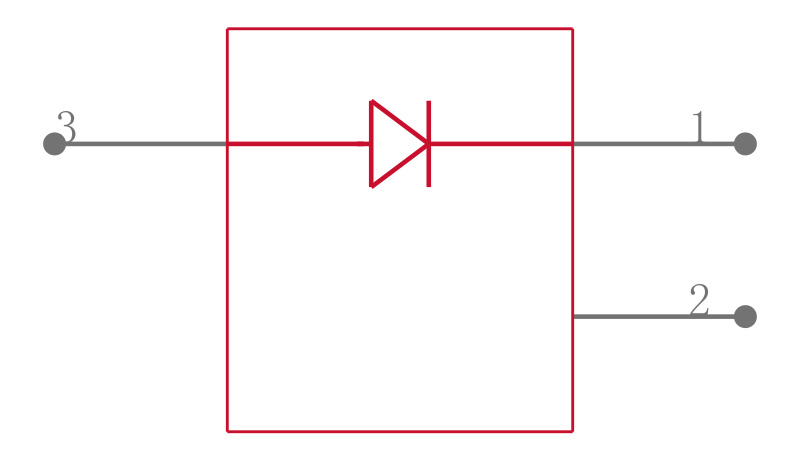

DRC2523E0L引脚图

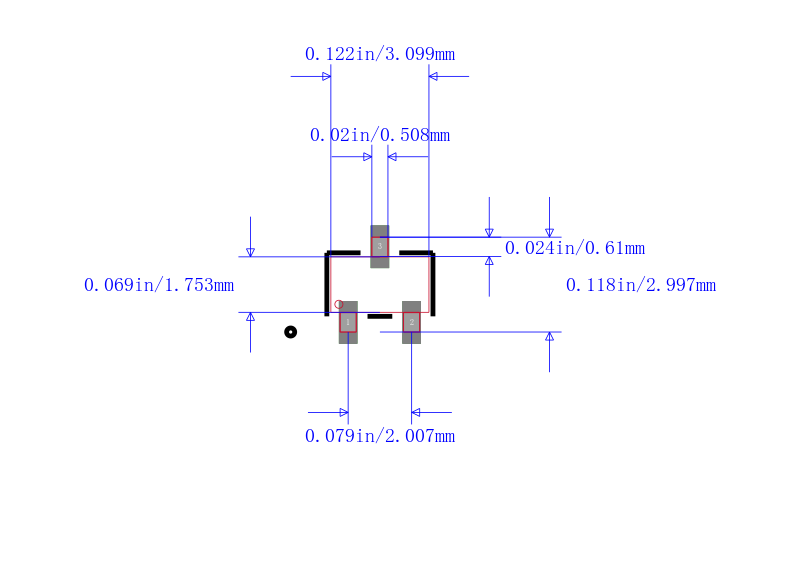

DRC2523E0L封装图

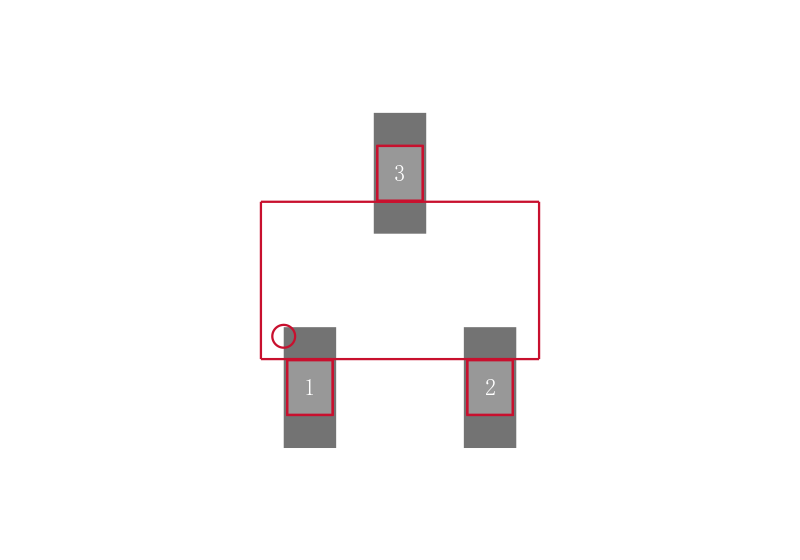

DRC2523E0L封装焊盘图
