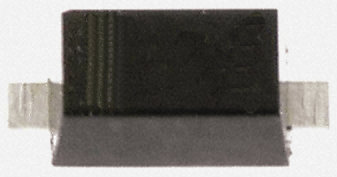

DZ2S180M0L

DZ2S180M0L

数据手册.pdf
Panasonic(松下) 分立器件

PANASONIC ELECTRONIC COMPONENTS  DZ2S180M0L  齐纳二极管, 150mW, 18V, SOD-523

齐纳 150mW，DZ2S 系列，

### Panasonic Zener Diodes


得捷:
DIODE ZENER 18V 150MW SSMINI2


欧时:
Panasonic DZ2S180M0L 单路 齐纳二极管, 18V 150 mW, 2引脚 SSMini2 F5 B封装


贸泽:
稳压二极管 18V 150mW Sgl V-reg FLT LD 0.8x1.6mm


e络盟:
PANASONIC ELECTRONIC COMPONENTS  DZ2S180M0L  DIODE, ZENER, 150mW, 18V, SOD-523


富昌:
DZ2S180M0L Series 150 mW 18 V 200 mA Surface Mount Zener Diode - SC-79


Newark:
# PANASONIC ELECTRONIC COMPONENTS  DZ2S180M0L  DIODE, ZENER, 18.0V, SSMINI2-F5-B


Electro Sonic:
Zener Diode Single 18V 3% 60Ohm 150mW 2-Pin SSMini2-F5-B T/R


DZ2S180M0L中文资料参数规格
技术参数

容差 ±2.5 %

针脚数 2

正向电压 1V @10mA

耗散功率 150 mW

测试电流 5 mA

稳压值 18 V

正向电压Max 1V @10mA

额定功率Max 150 mW

工作温度Max 150 ℃

工作温度Min -40 ℃

耗散功率Max 150 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SSMini2-F5-B

外形尺寸

长度 1.2 mm

宽度 0.8 mm

高度 0.6 mm

封装 SSMini2-F5-B

物理参数

温度系数 17.2 mV/℃

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

DZ2S180M0L引脚图与封装图
DZ2S180M0L引脚图

DZ2S180M0L引脚图

DZ2S180M0L封装图

DZ2S180M0L封装图

DZ2S180M0L封装焊盘图

DZ2S180M0L封装焊盘图

在线购买DZ2S180M0L
型号 制造商 描述 购买
DZ2S180M0L Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  DZ2S180M0L  齐纳二极管, 150mW, 18V, SOD-523 搜索库存
替代型号DZ2S180M0L
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： DZ2S180M0L

品牌： Panasonic 松下

封装： SOD-523

当前型号

PANASONIC ELECTRONIC COMPONENTS  DZ2S180M0L  齐纳二极管, 150mW, 18V, SOD-523

当前型号

型号： EDZVT2R18B

品牌： 罗姆半导体

封装： SOD-523

功能相似

ROHM  EDZVT2R18B  单管二极管 齐纳, 外延平面, 18 V, 150 mW, SOD-523, 2 引脚, 150 °C 新

DZ2S180M0L和EDZVT2R18B的区别

型号： EDZVFHT2R18B

品牌： 罗姆半导体

封装： SOD-523

功能相似

ROHM  EDZVFHT2R18B  单管二极管 齐纳, 18 V, 150 mW, SOD-523, 2 引脚, 150 °C 新

DZ2S180M0L和EDZVFHT2R18B的区别
