DR124-100-R
数据手册.pdf
Cooper Bussmann
库柏
被动器件
DR124-100-R中文资料参数规格
技术参数
额定电流 4.5 A
容差 ±20 %
电感 10 µH
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤28 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.028 Ω
封装参数
引脚数 2
封装 12.5mm x 12.5mm x 4.5mm
外形尺寸
长度 12.5 mm
宽度 12.5 mm
高度 4.5 mm
封装 12.5mm x 12.5mm x 4.5mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
DR124-100-R引脚图与封装图
DR124-100-R引脚图
DR124-100-R封装图

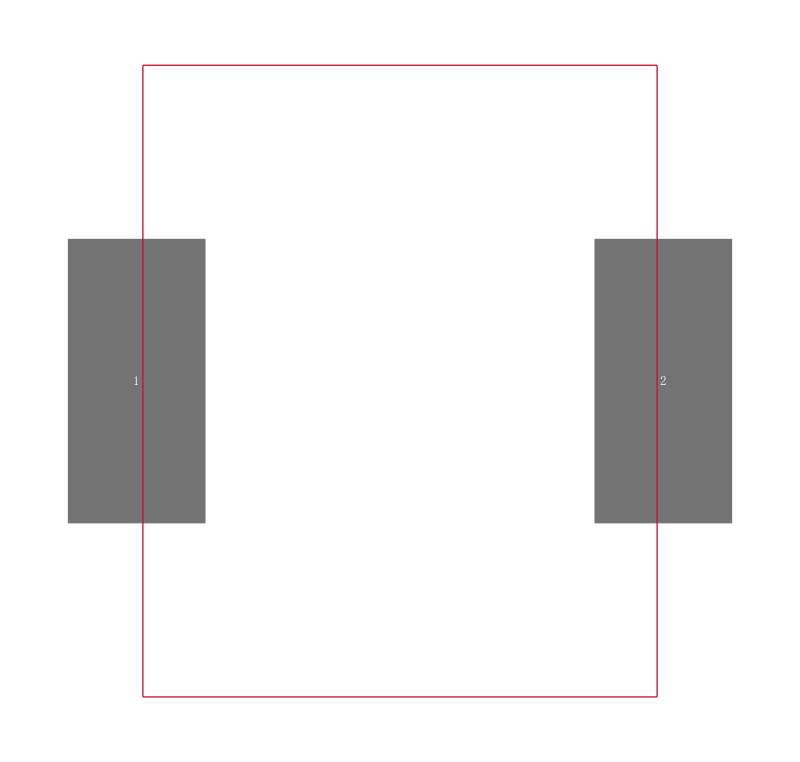

DR124-100-R封装焊盘图
在线购买DR124-100-R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DR124-100-R | Cooper Bussmann 库柏 | COILTRONICS DR124-100-R 表面贴装功率电感器, DR124系列, 10 µH, ± 20%, 屏蔽, 0.028 ohm, 4.5 A | 搜索库存 |
替代型号DR124-100-R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DR124-100-R 品牌： Cooper Bussmann 库柏 封装： 10µH | 当前型号 | COILTRONICS DR124-100-R 表面贴装功率电感器, DR124系列, 10 µH, ± 20%, 屏蔽, 0.028 ohm, 4.5 A | 当前型号 |
| 型号： SRR1240-100M 品牌： 伯恩斯 封装： 10uH 27MHz 4A | 功能相似 | BOURNS SRR1240-100M 功率电感, 屏蔽, 10uH, 20%, SMD | DR124-100-R和SRR1240-100M的区别 |
| 型号： SRN1060-100M 品牌： 伯恩斯 封装： 10uH 5.4A | 功能相似 | BOURNS SRN1060-100M 表面贴装功率电感器, SRN1060系列, 10 µH, ± 20%, 屏蔽, 0.029 ohm, 5.4 A | DR124-100-R和SRN1060-100M的区别 |
| 型号： B82477P2103M000 品牌： 爱普科斯 封装： 10µH 4.3A | 功能相似 | EPCOS B82477P2103M000 表面贴装功率电感器, B82477P2系列, 10 µH, ± 20%, 屏蔽, 0.025 ohm, 4.3 A | DR124-100-R和B82477P2103M000的区别 |
