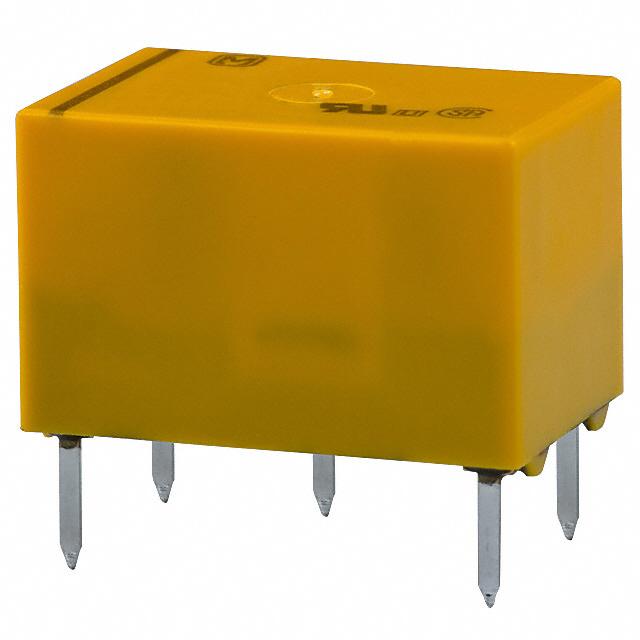

DS1E-ML-DC5V

Panasonic(松下) 继电器、I/O模块

DS 系列高可靠性 2 A 单刀双掷 5 VDC PCB 通孔信号继电器

General Purpose Relay SPDT 1 Form C Through Hole

得捷:
RELAY GEN PURPOSE SPDT 2A 5VDC

艾睿:
Signal Relay 5VDC 3A SPDT 15mm 9.9mm 9.9mm THT

Chip1Stop:
Electromechanical Relay SPDT 3A 5VDC Through Hole

Verical:
Signal Relay 5VDC 3A SPDT 15mm 9.9mm 9.9mm Through Hole

DS1E-ML-DC5V中文资料参数规格

技术参数

触点类型 SPDT

线圈电压 5 VDC

线圈电流 36 mA

线圈电阻 139 Ω

线圈电压DC 5 V

额定功率Max 60W, 125VA

开关电流Max 3 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

外形尺寸

长度 15 mm

宽度 9.9 mm

高度 9.9 mm

物理参数

触点材质 Silver, Gold

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DS1E-ML-DC5V引脚图与封装图

DS1E-ML-DC5V引脚图

DS1E-ML-DC5V封装图

DS1E-ML-DC5V封装焊盘图

在线购买DS1E-ML-DC5V

型号	制造商	描述	购买
DS1E-ML-DC5V	Panasonic 松下	DS 系列高可靠性 2 A 单刀双掷 5 VDC PCB 通孔信号继电器	搜索库存
