DK2A-24V
Panasonic(松下) 继电器、I/O模块

PANASONIC ELECTRIC WORKS  DK2A-24V  通用继电器, DK系列, 功率, 无锁定, DPST常开, 24 VDC, 8 A

继电器与电磁阀


得捷:
RELAY GEN PURPOSE DPST 8A 24V


立创商城:
24VDC 8A 无锁存


贸泽:
General Purpose Relays 8A 24VDC DPST-NO


e络盟:
通用继电器, DK系列, 功率, 无锁定, DPST常开, 24 VDC, 8 A


艾睿:
Power Relay 24VDC 8A DPST-NO20x15x10mm THT


Allied Electronics:
DPST-NO Through Hole Non-Latching Relay, 8 A, 24V dc


安富利:
Electromechanical Relay DPST-NO 8A 24VDC 2.88KOhm Through Hole


Chip1Stop:
Electromechanical Relay 24VDC 2.88KOhm 8A DPST-NO 20x15x10mm THT Power Relay


Verical:
Electromechanical Relay 24VDC 2.88KOhm 8A DPST-NO 20x15x10mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  DK2A-24V  General Purpose Relay, DK Series, Power, Non Latching, DPST-NO, 24 VDC, 8 A


MASTER:
Power Relay 24VDC 8A DPST-NO20x15x10mm THT


Electro Sonic:
Power Relay 24VDC 8A DPST-NO20x15x10mm THT


Win Source:
RELAY GEN PURPOSE DPST 8A 24V


DK2A-24V中文资料参数规格
技术参数

额定电压DC 125 V

额定电压AC 250 V

绝缘电阻 1000 MΩ

额定功率 200 mW

触点类型 DPST-NO

功耗 200 mW

触点额定电流 8 A

线圈电压 24 VDC

线圈电流 8.3 mA

线圈功率DC 200 mW

线圈电阻 2.88 kΩ

载流 8.00 A

额定电流Max 8 A

线圈电压DC 24 V

线圈功率 200 mW

额定功率Max 240W, 2KVA

开关电流Max 8 A

工作温度Max 65 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP

外形尺寸

长度 20 mm

宽度 10 mm

高度 10 mm

封装 DIP

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 65℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Power Management, 电源管理, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8536490050

DK2A-24V引脚图与封装图

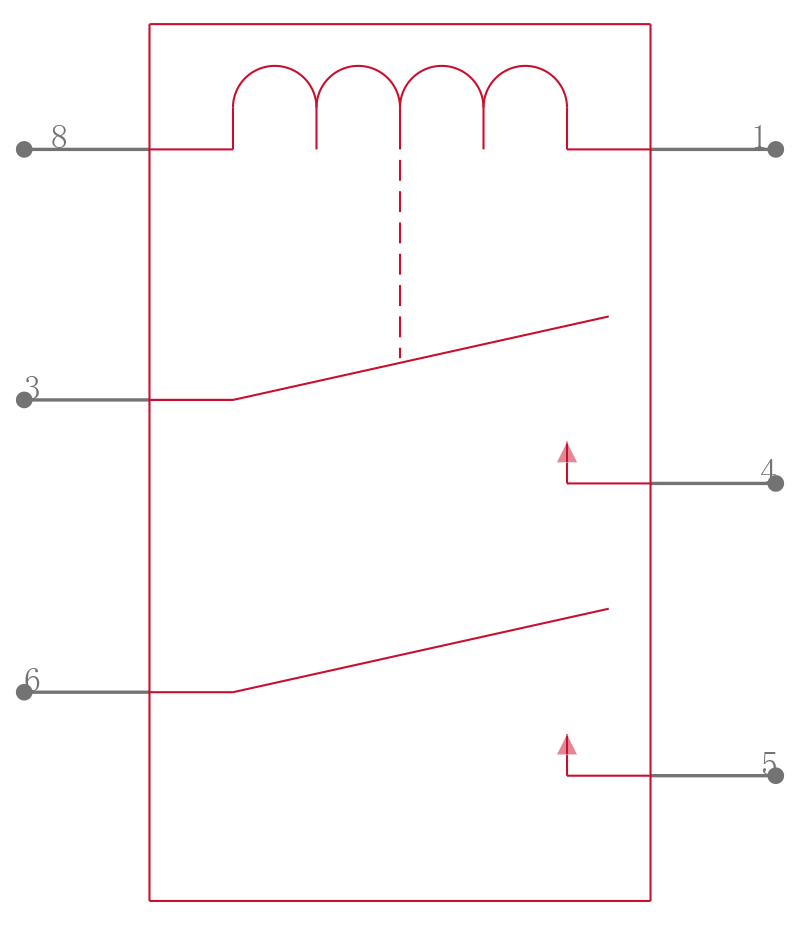

DK2A-24V引脚图

DK2A-24V引脚图

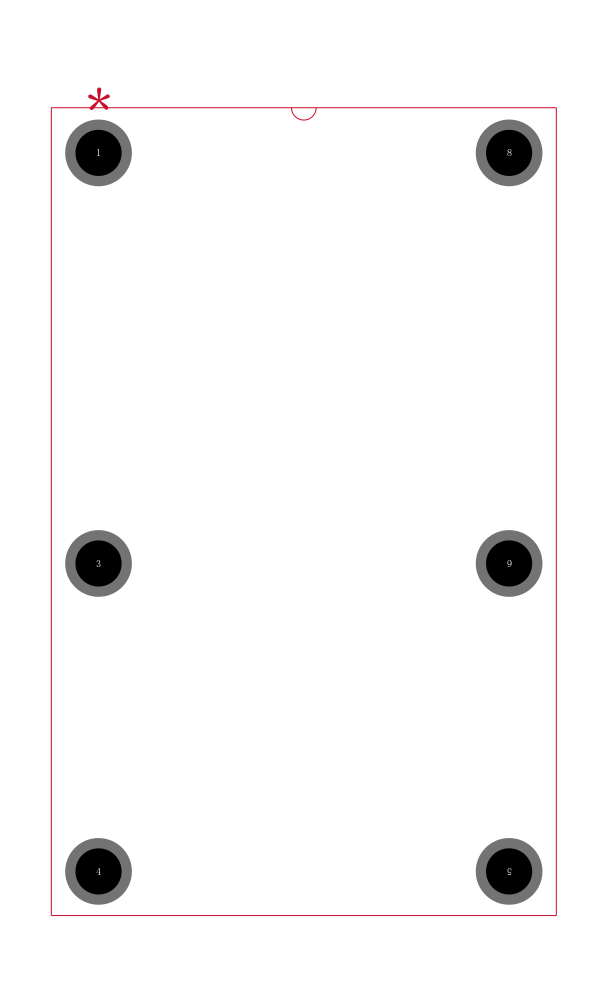

DK2A-24V封装图

DK2A-24V封装图

DK2A-24V封装焊盘图

DK2A-24V封装焊盘图
