DS1267S-100
数据手册.pdfMaxim Integrated(美信)
电子元器件分类
DS1267S-100中文资料参数规格
技术参数
电源电压DC 5.00 V
容差 ±20 %
电路数 2
时钟频率 10.0MHz max
电阻 100 kΩ
阻值偏差 ±20 %
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 5 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10.5 mm
宽度 7.6 mm
高度 2.35 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃
温度系数 ±750 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
DS1267S-100引脚图与封装图
DS1267S-100引脚图

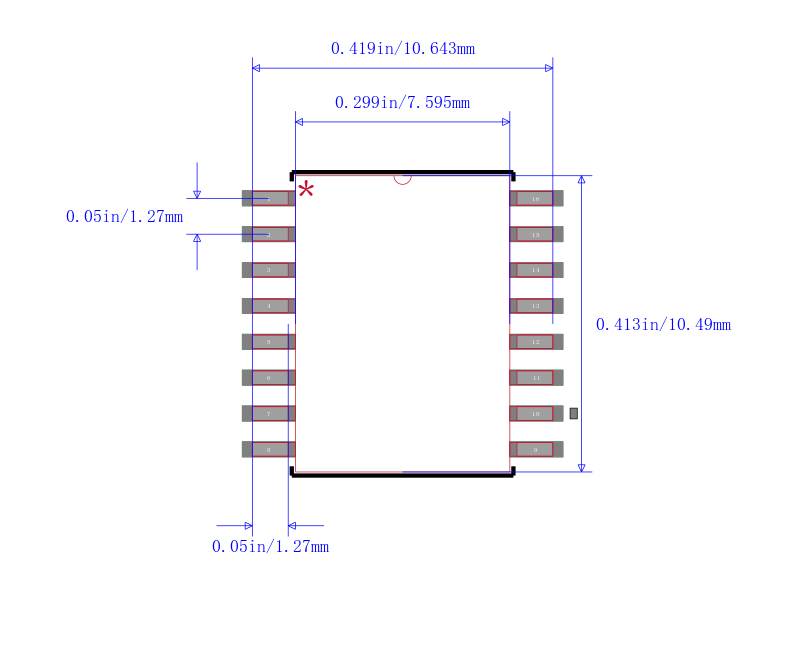

DS1267S-100封装图

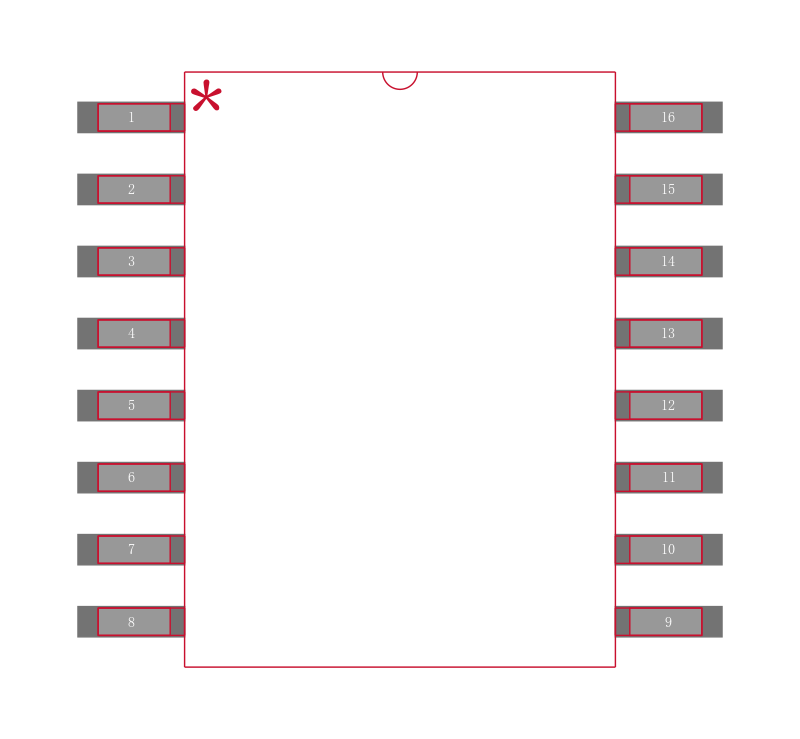

DS1267S-100封装焊盘图
在线购买DS1267S-100
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DS1267S-100 | Maxim Integrated 美信 | 数字电位计 IC | 搜索库存 |
替代型号DS1267S-100
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DS1267S-100 品牌： Maxim Integrated 美信 封装： SOIC 100kΩ ±20% 16Pin 750ppm/°C | 当前型号 | 数字电位计 IC | 当前型号 |
| 型号： DS1267S-100+ 品牌： 美信 封装： SOIC 100kΩ ±20% 16Pin 750ppm/°C | 完全替代 | Digital Potentiometer 256POS 100KΩ Dual 16Pin SOIC W | DS1267S-100和DS1267S-100+的区别 |
| 型号： DS1267S-100/T&R 品牌： 美信 封装： SOIC 16Pin | 类似代替 | Digital Potentiometer 256POS 100KΩ Dual 16Pin SOIC W T/R | DS1267S-100和DS1267S-100/T&R的区别 |
| 型号： DS1267S-100+T&R 品牌： 美信 封装： SOIC 100kΩ 16Pin | 功能相似 | IC POT DUAL DIGITAL 100K 16-SOIC | DS1267S-100和DS1267S-100+T&R的区别 |
