DSP1-L2-DC6V-F

DSP1-L2-DC6V-F

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

DSP 系列 5 A 双刀单掷 6 VDC 通孔 小型 双线圈 磁保持型 功率继电器

通用 继电器 DPST-NO/NC(1 Form A,1 Form B) 6VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE DPST 5A 6V


立创商城:
6VDC 5A 锁存,双线圈


贸泽:
通用继电器 1 FormA 1Form B 6VDC 250VAC 5A 30VDC 2 CL


艾睿:
Power Relay 6VDC 5A SPST-NO/SPST-NC20.2x11x10.5mm THT


Chip1Stop:
Electromechanical Relay SPST-NO/SPST-NC 5A 6VDC 120Ohm Through Hole


Verical:
Power Relay 6VDC 5A SPST-NO/SPST-NC20.2x11x10.5mm THT


Newark:
# PANASONIC ELECTRIC WORKS  DSP1-L2-DC6V-F  Power Relay, SPST-NO, SPST-NC, 6 VDC, 5 A, DSP Series, Through Hole, Latching Dual Coil


MASTER:
Power Relay 6VDC 5A SPST-NO/SPST-NC20.2x11x10.5mm THT


Electro Sonic:
Power Relay 6VDC 5A SPST-NO/SPST-NC20.2x11x10.5mm THT


DSP1-L2-DC6V-F中文资料参数规格
技术参数

触点类型 SPST-NO

功耗 300 mW

触点额定电流 5 A

线圈电压 6 VDC

线圈电流 50 mA

线圈电阻 120 Ω

线圈电压DC 6 V

线圈功率 300 mW

开关电流Max 5 A

工作温度Max 65 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 DIP

外形尺寸

长度 20.2 mm

宽度 11 mm

高度 10.5 mm

封装 DIP

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 65℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410020

DSP1-L2-DC6V-F引脚图与封装图
DSP1-L2-DC6V-F引脚图

DSP1-L2-DC6V-F引脚图

DSP1-L2-DC6V-F封装图

DSP1-L2-DC6V-F封装图

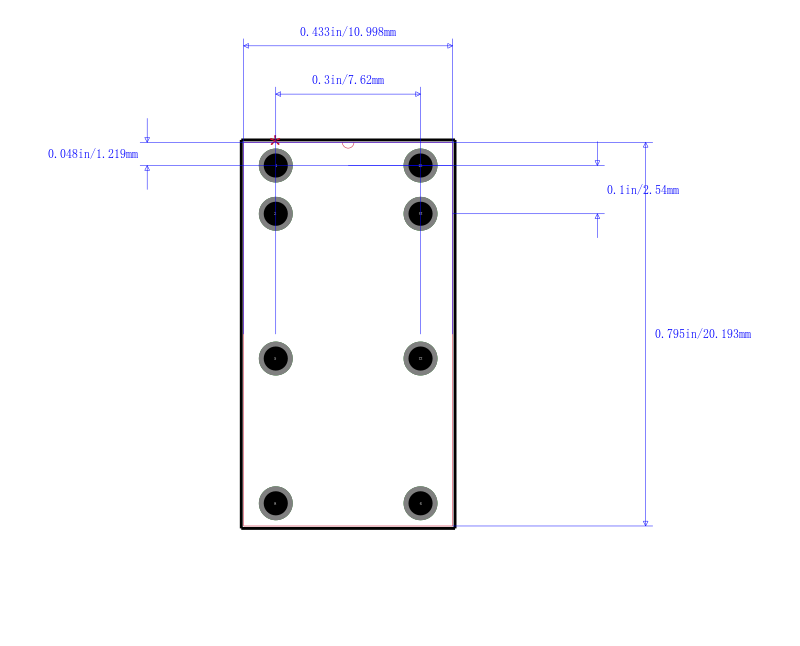

DSP1-L2-DC6V-F封装焊盘图

DSP1-L2-DC6V-F封装焊盘图

在线购买DSP1-L2-DC6V-F
型号 制造商 描述 购买
DSP1-L2-DC6V-F Panasonic 松下 DSP 系列 5 A 双刀单掷 6 VDC 通孔 小型 双线圈 磁保持型 功率继电器 搜索库存
替代型号DSP1-L2-DC6V-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: DSP1-L2-DC6V-F

品牌: Panasonic 松下

封装: 6V 120Ω 50mA

当前型号

DSP 系列 5 A 双刀单掷 6 VDC 通孔 小型 双线圈 磁保持型 功率继电器

当前型号

型号: DSP1-L2-DC6V

品牌: 松下

封装: 6V 120Ω 50mA

功能相似

DSP 系列 5 A 双刀单掷 6 VDC 通孔 小型 双线圈 磁保持型 功率继电器

DSP1-L2-DC6V-F和DSP1-L2-DC6V的区别
