DF1EC-4P-2.5DSA05中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Tin Lead, Tin
绝缘电阻 >1000MΩ @500VDC
排数 1
针脚数 4
接触电阻 <30mΩ @100mA
封装参数
安装方式 Through Hole
引脚间距 2.50 mm
外形尺寸
长度 12.5 mm
宽度 8 mm
高度 10.8 mm
引脚间距 2.50 mm
物理参数
外壳颜色 Beige
颜色 Beige
触点材质 Brass
工作温度 -35℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF1EC-4P-2.5DSA05引脚图与封装图

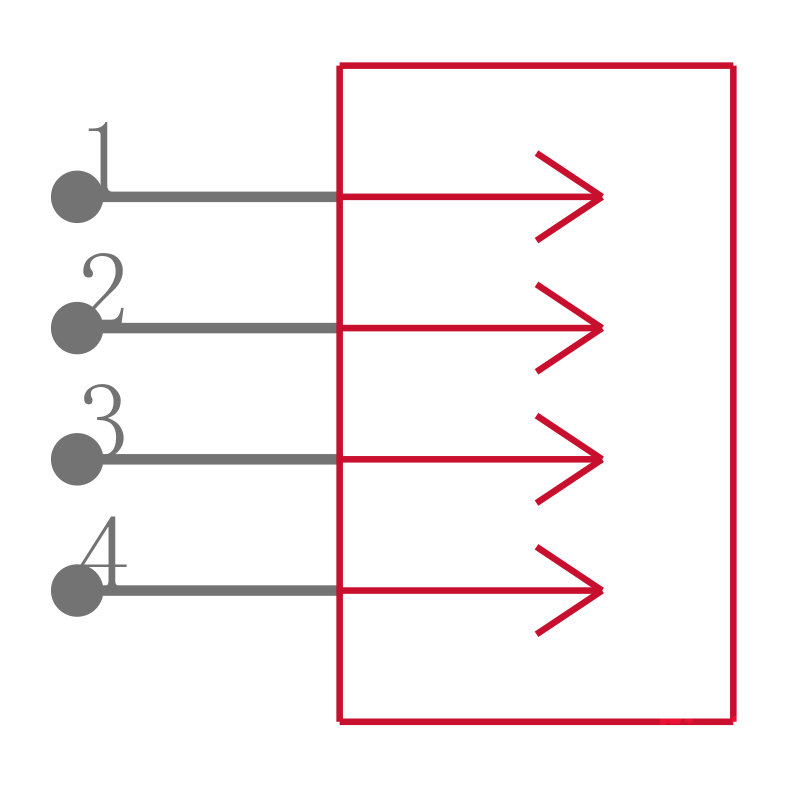

DF1EC-4P-2.5DSA05引脚图

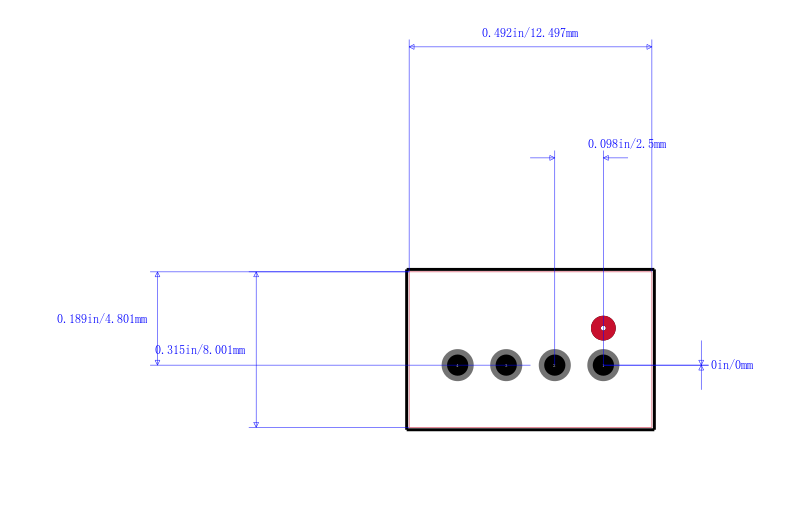

DF1EC-4P-2.5DSA05封装图
DF1EC-4P-2.5DSA05封装焊盘图
在线购买DF1EC-4P-2.5DSA05
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF1EC-4P-2.5DSA05 | Hirose Electric 广濑 | Conn Shrouded Header HDR 4POS 2.5mm Solder ST Thru-Hole Bag | 搜索库存 |
替代型号DF1EC-4P-2.5DSA05
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF1EC-4P-2.5DSA05 品牌： Hirose Electric 广濑 封装： 4Contact 2.5mm Male | 当前型号 | Conn Shrouded Header HDR 4POS 2.5mm Solder ST Thru-Hole Bag | 当前型号 |
| 型号： DF1EC-4P-2.5DSA35 品牌： 广濑 封装： | 完全替代 | Hirose DF1E 系列 2.5mm 印刷电路板管座连接器DF1E 系列印刷电路板安装线对板管座连接器，具有 2.5mm 节距。 这些 DF1E 印刷电路板管座连接器完全罩盖，并具有极化以避免错配，直角型号还具有安装凸台。 这些 DF1E 管座连接器的外壳由玻璃强化树脂制成，可在焊接期间提供抗裂性。 这些 DF1E 印刷电路板引脚管座的典型应用包括电子设备、办公设备和工业设备。### 2.5 mm 线对板 / 线连接器 Hirose Electric DF1E 系列 | DF1EC-4P-2.5DSA05和DF1EC-4P-2.5DSA35的区别 |
| 型号： DF1EC-4P-2.5DSA01 品牌： 广濑 封装： | 完全替代 | CONN HDR 4POS 2.5MM STR TIN | DF1EC-4P-2.5DSA05和DF1EC-4P-2.5DSA01的区别 |
| 型号： DF1EC-4P-2.5DSA 品牌： 广濑 封装： Male 4Position | 功能相似 | 2.5mm间距连接器完全锁定和离散电线连接 2.5mm Pitch Connector for Full Lock and Discrete Wire Connection | DF1EC-4P-2.5DSA05和DF1EC-4P-2.5DSA的区别 |
