DF9-23S-1V32
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
DF9-23S-1V32中文资料参数规格
技术参数
触点数 23
触点电镀 Tin
绝缘电阻 500MΩ @100VDC
排数 2
易燃性等级 UL 94 V-0
针脚数 23
工作温度Max 125 ℃
工作温度Min -45 ℃
封装参数
安装方式 Surface Mount
引脚间距 1.00 mm
外形尺寸
长度 15.3 mm
宽度 4.2 mm
高度 3.3 mm
引脚间距 1.00 mm
物理参数
外壳颜色 Beige
触点材质 Phosphor Copper
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF9-23S-1V32引脚图与封装图

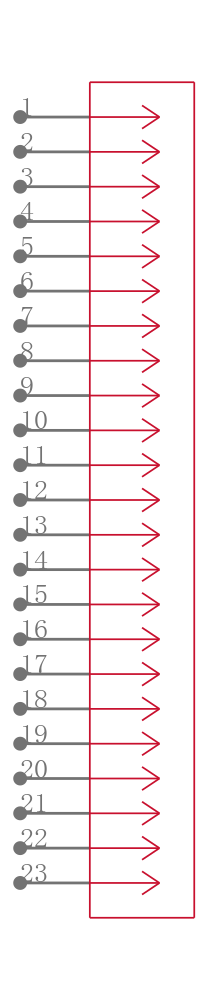

DF9-23S-1V32引脚图

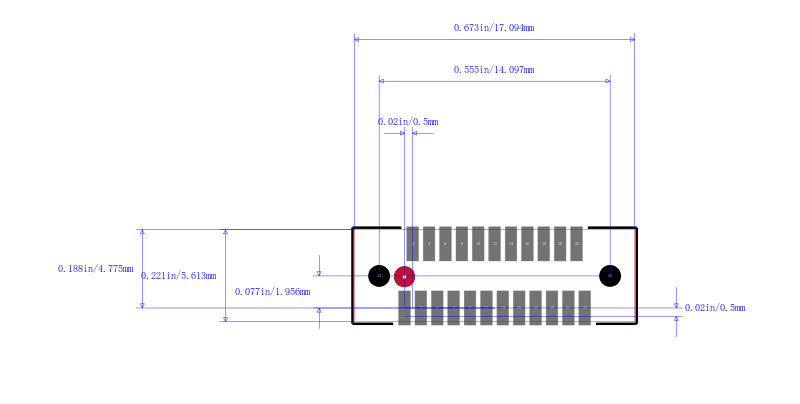

DF9-23S-1V32封装图

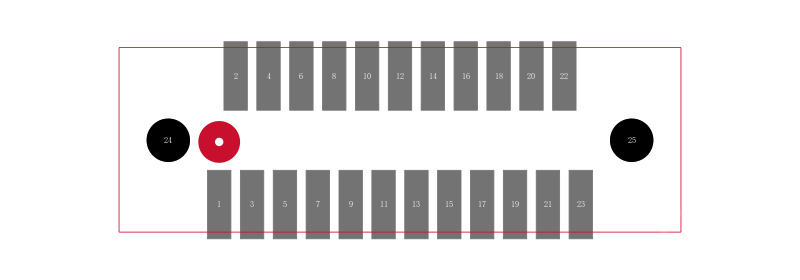

DF9-23S-1V32封装焊盘图
