DF9B-15P-1V32
数据手册.pdf
Hirose Electric
广濑
连接器
DF9B-15P-1V32中文资料参数规格
技术参数
触点数 15
触点电镀 Tin
额定电流 0.5 A
绝缘电阻 500MΩ @100VDC
排数 2
易燃性等级 UL 94 V-0
针脚数 15
额定电流Max 0.5 A
额定电压 150 V
接触电阻Max 50 mΩ
封装参数
安装方式 Surface Mount
引脚间距 1.00 mm
外形尺寸
长度 13.1 mm
宽度 4.2 mm
高度 3.3 mm
引脚间距 1.00 mm
物理参数
外壳颜色 Beige
颜色 Beige
触点材质 Phosphor Copper
材质 Polyamide PA
工作温度 -45℃ ~ 125℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DF9B-15P-1V32引脚图与封装图

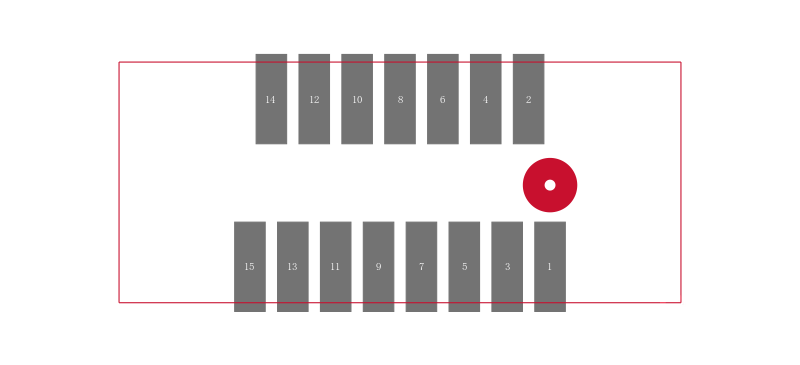

DF9B-15P-1V32引脚图

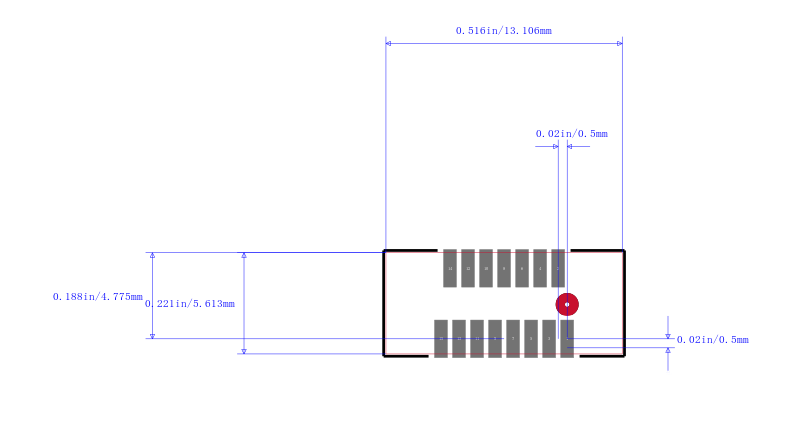

DF9B-15P-1V32封装图
DF9B-15P-1V32封装焊盘图
在线购买DF9B-15P-1V32
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF9B-15P-1V32 | Hirose Electric 广濑 | DF9 系列 15 位置 1 mm 间距 表面贴装 中央触点带 插头 | 搜索库存 |
替代型号DF9B-15P-1V32
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF9B-15P-1V32 品牌： Hirose Electric 广濑 封装： 15Contact 1mm | 当前型号 | DF9 系列 15 位置 1 mm 间距 表面贴装 中央触点带 插头 | 当前型号 |
| 型号： DF9B-15P-1V20 品牌： 广濑 封装： 15Contact 15Position | 完全替代 | CONN HEADER 15POS 1MM SMD TIN | DF9B-15P-1V32和DF9B-15P-1V20的区别 |
