DG211DY+T

Maxim Integrated(美信) 电子元器件分类

SPST, 4 Func, 1Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, MS-012AC, SOIC-16

4 电路 IC 开关 1：1 175 欧姆 16-SOIC

得捷:
IC SWITCH QUAD SPST 16SOIC

立创商城:
DG211DY+T

贸泽:
Analog Switch ICs Quad SPST CMOS Normally Closed

安富利:
Analog Switch Quad SPST 16-Pin SOIC N T/R

DG211DY+T中文资料参数规格

技术参数

触点类型 SPST

电路数 4

位数 4

耗散功率 696 mW

工作温度Max 85 ℃

工作温度Min 40 ℃

耗散功率Max 696 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DG211DY+T引脚图与封装图

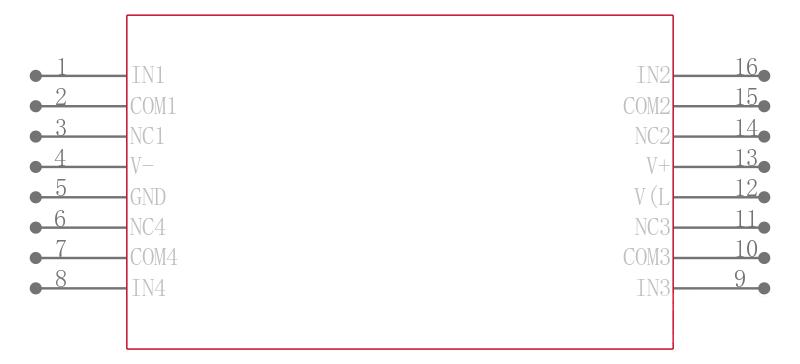

DG211DY+T引脚图

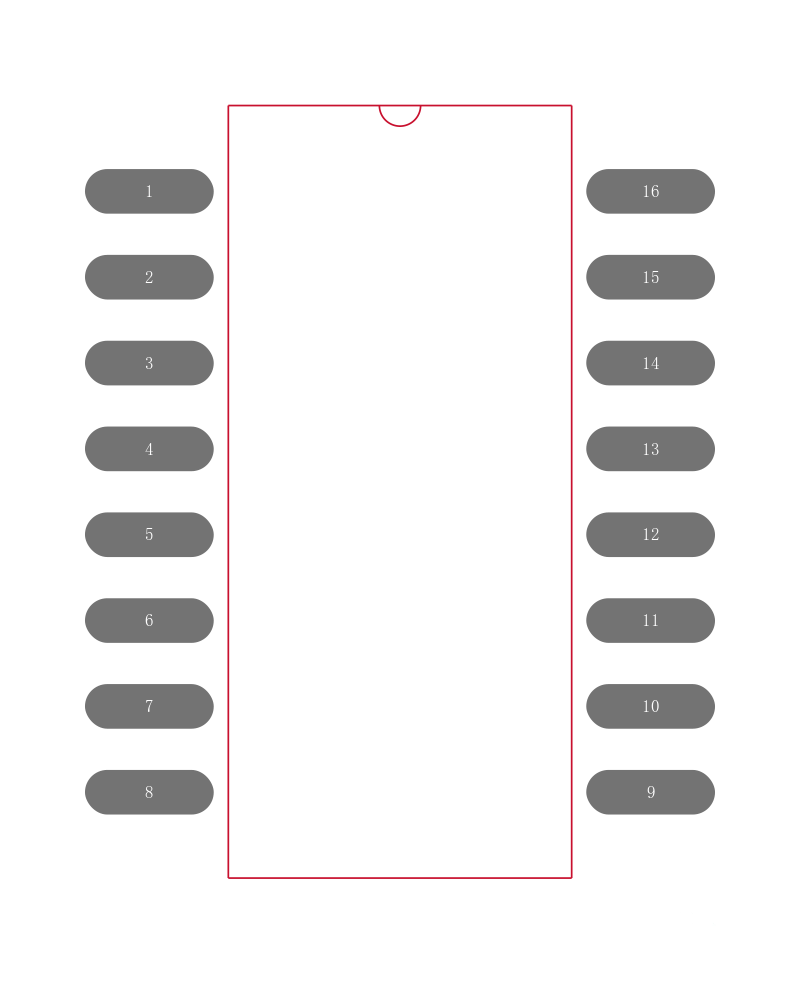

DG211DY+T封装图

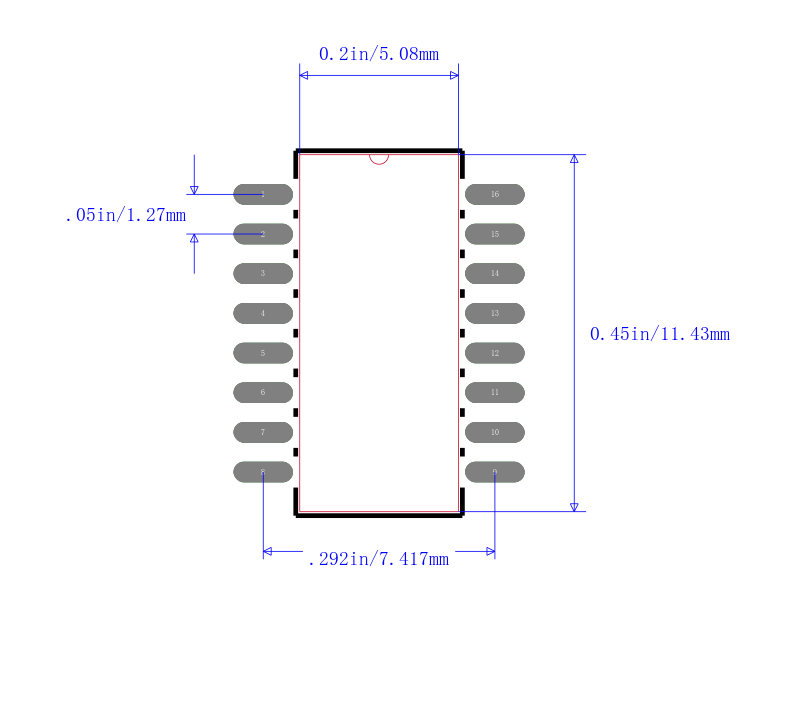

DG211DY+T封装焊盘图

在线购买DG211DY+T

型号	制造商	描述	购买
DG211DY+T	Maxim Integrated 美信	SPST, 4 Func, 1Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, MS-012AC, SOIC-16	搜索库存

替代型号DG211DY+T

型号/品牌/封装	代替类型	描述	替代型号对比
型号： DG211DY+T 品牌： Maxim Integrated 美信封装： SOIC 16Pin	当前型号	SPST, 4 Func, 1Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, MS-012AC, SOIC-16	当前型号
型号： DG211CSE 品牌：美信封装： SOIC 16Pin 25V	完全替代	四通道SPST CMOS模拟开关 Quad SPST CMOS Analog Switches	DG211DY+T和DG211CSE的区别
型号： DG211DY 品牌：美信封装： SOIC 4Bit 16Pin	完全替代	四通道SPST CMOS模拟开关 Quad SPST CMOS Analog Switches	DG211DY+T和DG211DY的区别
型号： DG211CSE+ 品牌：美信封装： SOIC 4Bit 25V 16Pin	类似代替	MAXIM INTEGRATED PRODUCTS DG211CSE+ 模拟开关, CMOS, SPST - 常闭, 4 放大器, 175 ohm, ± 4.5V 至 ± 18V, NSOIC, 16 引脚	DG211DY+T和DG211CSE+的区别
