DAN222TL
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
DAN222TL中文资料参数规格
技术参数
额定电压DC 80.0 V
额定电流 100 mA
电容 3.50 pF
正向电压 1.2V @100mA
耗散功率 150 mW
反向恢复时间 4 ns
正向电流 300 mA
正向电压Max 1.2V @100mA
正向电流Max 300 mA
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 150℃ Max
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-416
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.7 mm
封装 SOT-416
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Not Recommended for New Design
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DAN222TL引脚图与封装图
DAN222TL引脚图
DAN222TL封装图

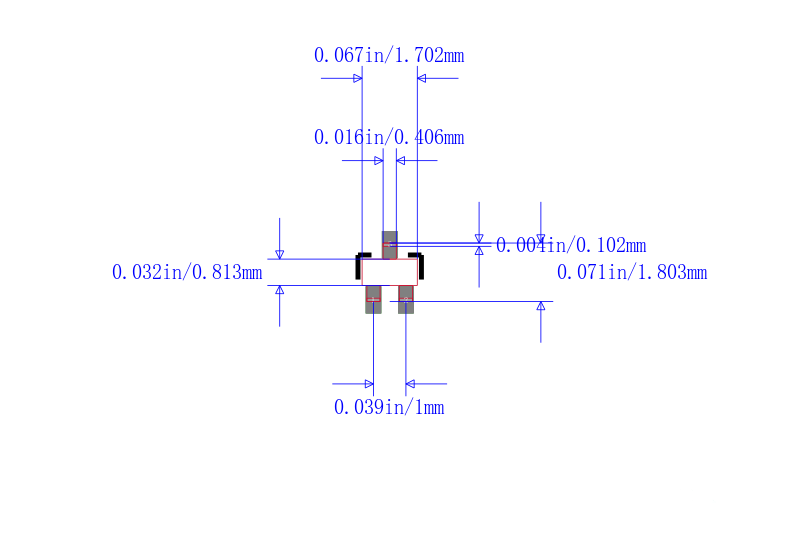

DAN222TL封装焊盘图
在线购买DAN222TL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DAN222TL | ROHM Semiconductor 罗姆半导体 | DAN222 系列 80 V 300 mA 表面贴装 超高速 开关二极管-SOT-416 | 搜索库存 |
替代型号DAN222TL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DAN222TL 品牌： ROHM Semiconductor 罗姆半导体 封装： SOT416 80V 100mA 3Pin | 当前型号 | DAN222 系列 80 V 300 mA 表面贴装 超高速 开关二极管-SOT-416 | 当前型号 |
| 型号： DAN222WMTL 品牌： 罗姆半导体 封装： SC-75 | 类似代替 | 二极管 - 通用，功率，开关 Diode Switching 80V 0.1A | DAN222TL和DAN222WMTL的区别 |
| 型号： DAN222WMFHTL 品牌： 罗姆半导体 封装： SOT-416 | 类似代替 | ROHM DAN222WMFHTL 二极管 小信号, AEC-Q101, 双共阴极, 80 V, 100 mA, 1.2 V, 4 ns, 4 A | DAN222TL和DAN222WMFHTL的区别 |
| 型号： DAN222G 品牌： 安森美 封装： SOT-416 80V 100mA 20Pin | 功能相似 | ON Semiconductor### 标准Products with S-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器，ON Semiconductor | DAN222TL和DAN222G的区别 |
