DF9B-25S-1V32
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
DF9B-25S-1V32中文资料参数规格
技术参数
触点数 25
极性 Female
触点电镀 Tin
绝缘电阻 500MΩ @100VDC
排数 2
易燃性等级 UL 94 V-0
针脚数 25
额定电流Max 0.5 A
工作温度Max 125 ℃
工作温度Min -45 ℃
额定电压Max 150 VAC
接触电阻Max 50 mΩ
封装参数
安装方式 Surface Mount
引脚间距 1.00 mm
外形尺寸
长度 18.1 mm
宽度 4.2 mm
高度 3.3 mm
引脚间距 1.00 mm
物理参数
外壳颜色 Beige
触点材质 Phosphor Copper
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 消费电子产品, 便携式器材, Portable Devices, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
DF9B-25S-1V32引脚图与封装图

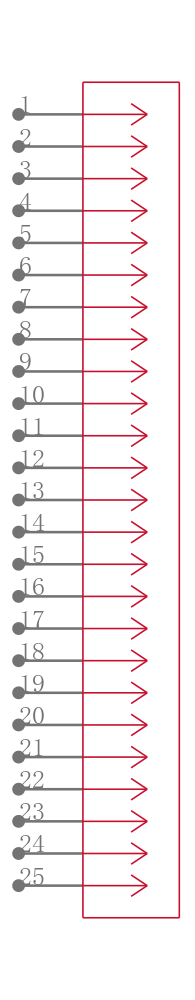

DF9B-25S-1V32引脚图

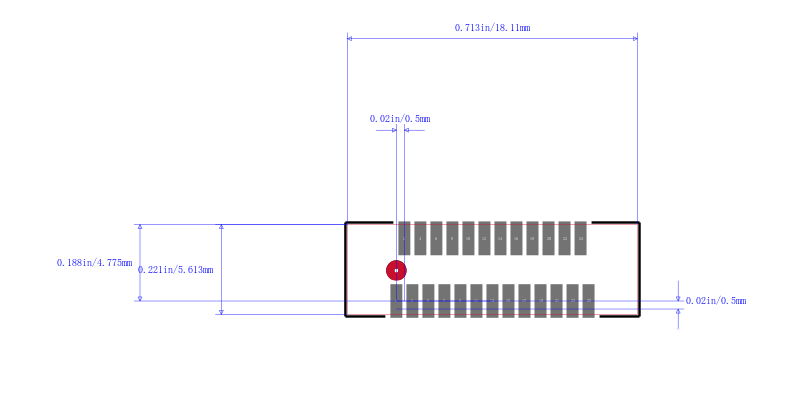

DF9B-25S-1V32封装图

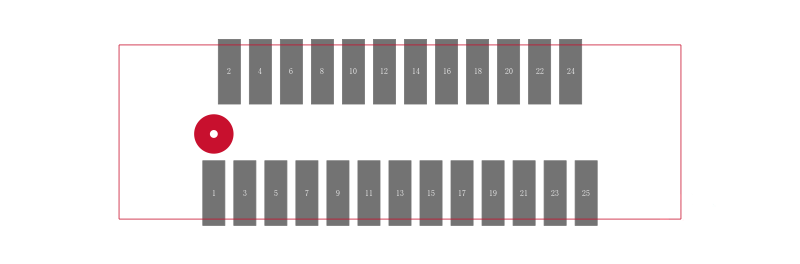

DF9B-25S-1V32封装焊盘图
在线购买DF9B-25S-1V32
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DF9B-25S-1V32 | Hirose Electric 广濑 | HIROSEHRS DF9B-25S-1V32 堆叠板连接器, DF9系列, 25 触点, 插座, 1 mm, 表面安装 , 2 排 | 搜索库存 |
替代型号DF9B-25S-1V32
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DF9B-25S-1V32 品牌： Hirose Electric 广濑 封装： Female 25Contact 25Position | 当前型号 | HIROSEHRS DF9B-25S-1V32 堆叠板连接器, DF9系列, 25 触点, 插座, 1 mm, 表面安装 , 2 排 | 当前型号 |
| 型号： DF9B-25S-1V20 品牌： 广濑 封装： 25Contact 25Position | 完全替代 | CONN RECEPT 25POS 1MM SMD TIN | DF9B-25S-1V32和DF9B-25S-1V20的区别 |
