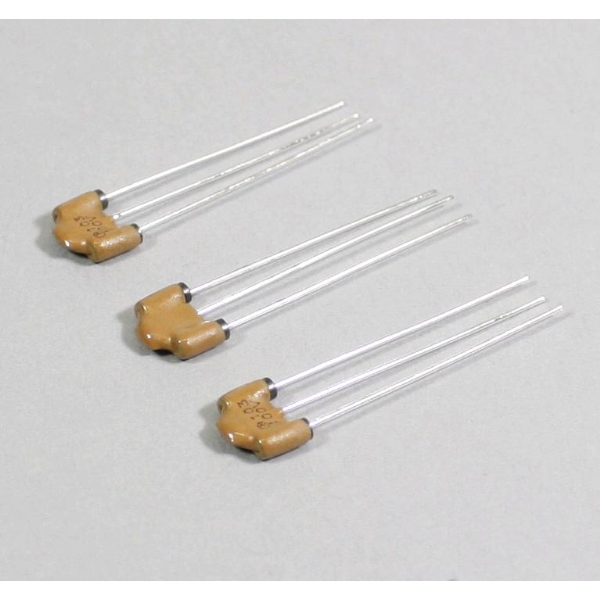

三端电容器 DSS6/DSS9 系列

与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力

**注意：**请参阅“主要特点”表，以获取有效频率范围的详情

### 应用包括：

高频杂讯抑制，用于直流电力线

噪声抑制，用于数字高阻抗电路

噪声抑制，用于高速数字信号（时钟等）

噪声抑制，用于视频 IF 信号

主要特点

---

**16V 系列** |   |

电容 pF | 有效频率范围（MHz）： | 以 N 结尾的制造商 部件号

22000 | 3-1000 | DSS6NF31C223Q55B

  |   |

**50V 系列** |   |

22000 | 0.3-1000 | DSS9NC51H223Q55B

  |   |

**100V 系列** |   |

47 | 500-2000 | DSS6NC52A470Q55B

100 | 300-2000 | DSS6NC52A101Q55B

220 | - | DSS6NC52A221Q55B

270 | 90-1000 | DSS6NC52A271Q55B

470 | 70-1000 | DSS6NC52A471Q55B

1000 | 30-1000 | DSS6NC52A102Q55B

2200 | 10-1000 | DSS6NE52A222Q55B

10000 | 7-1000 | DSS6NZ82A103Q55B

  |   |

**250V 系列** |   |

100 | 300-2000 | DSS9HB32E101Q55B

270 | 90-1000 | DSS9HB32E271Q55B

2200 | 10-1000 | DSS9HB32E222Q55B

  |   |

工作温度范围 |   | -25°C 到 +85°C
