DSPIC30F5016T-30I/PT
数据手册.pdfMicrochip(微芯)
主动器件
DSPIC30F5016T-30I/PT中文资料参数规格
技术参数
电源电压DC 5.00 V, 5.50 V max
时钟频率 40.0MHz max
RAM大小 2K x 8
位数 16
I/O引脚数 68
内核架构 dsPIC
模数转换数ADC 1
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 80
封装 TQFP-80
外形尺寸
长度 12 mm
宽度 12 mm
高度 1 mm
封装 TQFP-80
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
DSPIC30F5016T-30I/PT引脚图与封装图
DSPIC30F5016T-30I/PT引脚图
DSPIC30F5016T-30I/PT封装图

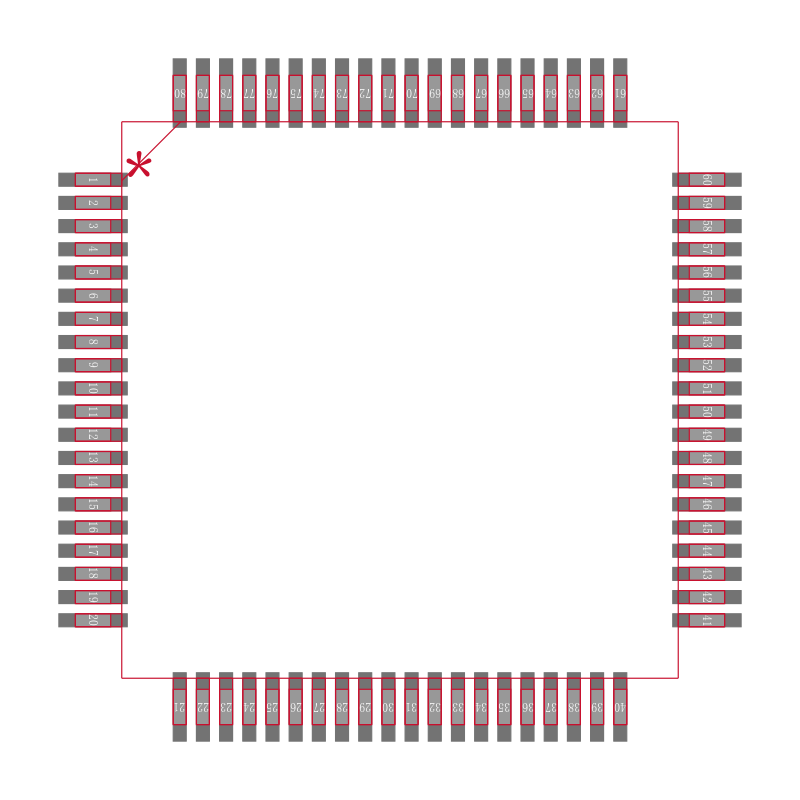

DSPIC30F5016T-30I/PT封装焊盘图
在线购买DSPIC30F5016T-30I/PT
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DSPIC30F5016T-30I/PT | Microchip 微芯 | 高性能16位数字信号控制器 High-Performance, 16-Bit Digital Signal Controllers | 搜索库存 |
替代型号DSPIC30F5016T-30I/PT
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DSPIC30F5016T-30I/PT 品牌： Microchip 微芯 封装： TQFP 40MHz 80Pin | 当前型号 | 高性能16位数字信号控制器 High-Performance, 16-Bit Digital Signal Controllers | 当前型号 |
| 型号： DSPIC30F5016-30I/PT 品牌： 微芯 封装： TQFP 40MHz 80Pin | 完全替代 | DSPIC30F 数字信号控制器dsPIC30F 数字信号控制器提供 DSP 性能的同时简化了 MCU。 dsPIC30F 最适用于受益于广泛的工作电压（2.5 至 5.5 V）、极低待机电流、集成 EEPROM 的应用以及因系统顾虑而选择 5V 操作的设计师。 30MIPS dsPIC30F 变体集成了 SMPS 外设、电动机控制外设和编解码器接口，为高效数字功率转换器，高级电动机控制算法以及语音和音频应用提供支持。 小封装 DSC具有高性能 ADC，非常适合智能感应应用。### dsPIC® 数字信号控制器 | DSPIC30F5016T-30I/PT和DSPIC30F5016-30I/PT的区别 |
