DSPIC30F4013T-20E/ML

Microchip(微芯) 主动器件

MCU 16Bit dsPIC30 dsPIC RISC 48KB Flash 3.3V/5V 44Pin QFN EP T/R

dsPIC series IC 16 位 20 MIPS 48KB（16K x 24）闪存 44-QFN（8x8）

得捷:
IC MCU 16BIT 48KB FLASH 44QFN

艾睿:
MCU 16-bit dsPIC30F dsPIC RISC 48KB Flash 3.3V/5V Automotive 44-Pin QFN EP T/R

安富利:
MCU 16-bit dsPIC30 dsPIC RISC 48KB Flash 3.3V/5V 44-Pin QFN EP T/R

DSPIC30F4013T-20E/ML中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 40.0MHz max

RAM大小 2 KB

I/O引脚数 30

内核架构 dsPIC

模数转换数ADC 1

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 44

封装 QFN-44

外形尺寸

封装 QFN-44

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

DSPIC30F4013T-20E/ML引脚图与封装图

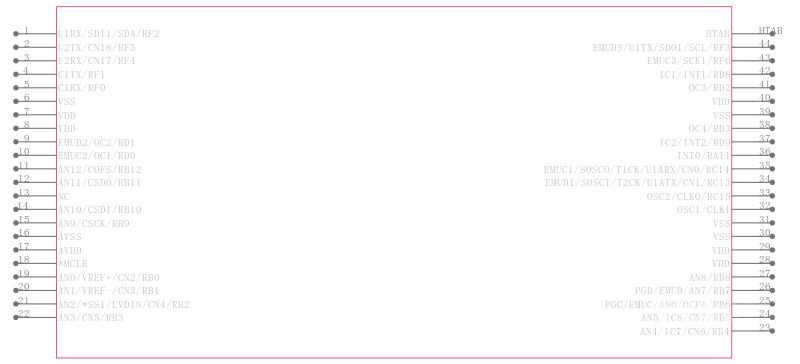

DSPIC30F4013T-20E/ML引脚图

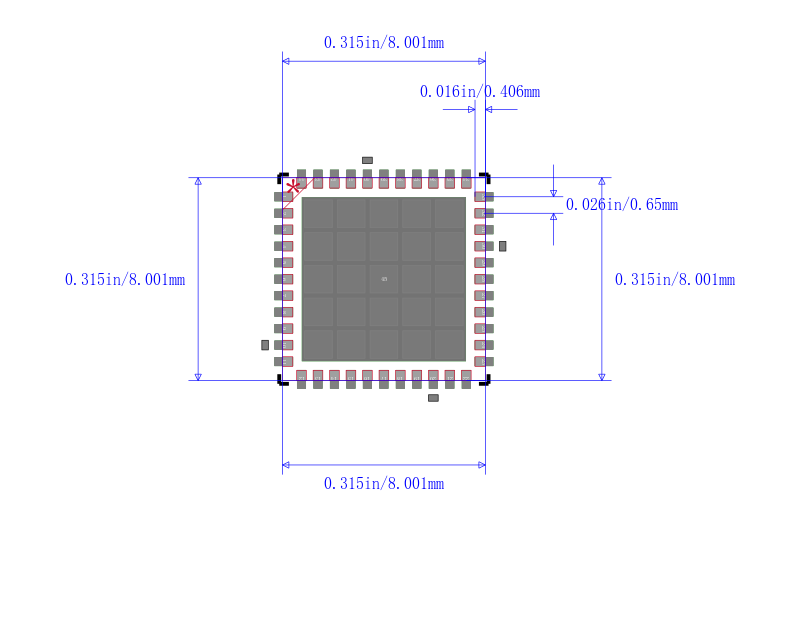

DSPIC30F4013T-20E/ML封装图

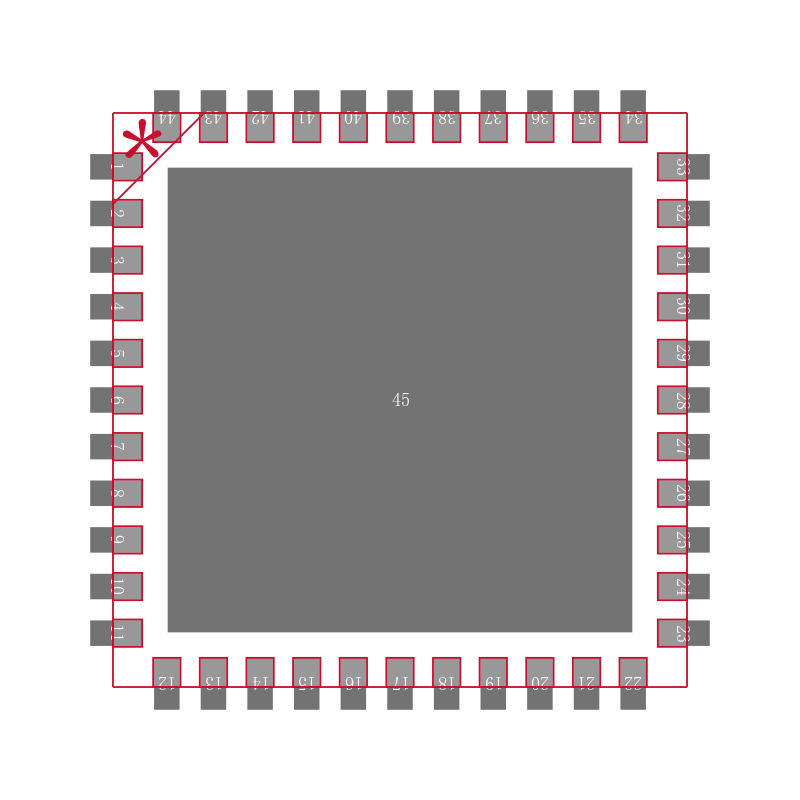

DSPIC30F4013T-20E/ML封装焊盘图

在线购买DSPIC30F4013T-20E/ML

型号	制造商	描述	购买
DSPIC30F4013T-20E/ML	Microchip 微芯	MCU 16Bit dsPIC30 dsPIC RISC 48KB Flash 3.3V/5V 44Pin QFN EP T/R	搜索库存

替代型号DSPIC30F4013T-20E/ML

型号/品牌/封装	代替类型	描述	替代型号对比
型号： DSPIC30F4013T-20E/ML 品牌： Microchip 微芯封装： QFN 40MHz 44Pin	当前型号	MCU 16Bit dsPIC30 dsPIC RISC 48KB Flash 3.3V/5V 44Pin QFN EP T/R	当前型号
型号： DSPIC30F4013-20E/ML 品牌：微芯封装： QFN 40MHz 44Pin	完全替代	dsPIC30 系列 2 kB RAM 48 kB 闪存 16位数字信号控制器 - QFN-44	DSPIC30F4013T-20E/ML和DSPIC30F4013-20E/ML的区别
型号： DSPIC30F4013-20E/PT 品牌：微芯封装： TQFP 16Bit 40MHz 44Pin	类似代替	MICROCHIP DSPIC30F4013-20E/PT 芯片, 数字信号控制器, 16位, 48K闪存, 44TQFP	DSPIC30F4013T-20E/ML和DSPIC30F4013-20E/PT的区别
型号： DSPIC30F4013-20I/ML 品牌：微芯封装： QFN 40MHz 44Pin	类似代替	MCU 16Bit dsPIC30 dsPIC RISC 48KB Flash 3.3V/5V 44Pin QFN EP Tube	DSPIC30F4013T-20E/ML和DSPIC30F4013-20I/ML的区别
