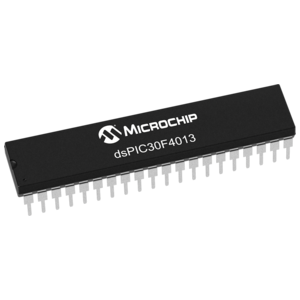

DSPIC30F4013-20I/P

DSPIC30F4013-20I/P

数据手册.pdf
Microchip(微芯) 主动器件

MICROCHIP  DSPIC30F4013-20I/P  芯片, 16位数字信号控制器

dsPIC series IC 16 位 20 MIPS 48KB（16K x 24） 闪存 40-PDIP


得捷:
IC MCU 16BIT 48KB FLASH 40DIP


立创商城:
dsPIC30F4013-20I/P


艾睿:
MCU 16-bit dsPIC30F dsPIC RISC 48KB Flash 5V Automotive 40-Pin PDIP Tube


Allied Electronics:
DSPIC30F4013-20I/P, 16bit PIC Microcontroller, 25MHz, 48kb Flash, 40-Pin PDIP


Verical:
MCU 16-bit dsPIC30F dsPIC RISC 48KB Flash 5V Automotive 40-Pin PDIP Tube


Newark:
# MICROCHIP  DSPIC30F4013-20I/P  Digital Signal Controller, dsPIC30F Series, 40 MHz, 48 KB, 30 I/O"s, CAN, I2C, SPI, UART, 5.5 V


DeviceMart:
IC DSC 16BIT 48KB FLASH 40DIP


DSPIC30F4013-20I/P中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2.5V ~ 5.5V

针脚数 40

时钟频率 40.0MHz max

RAM大小 2K x 8

位数 16

FLASH内存容量 48 KB

I/O引脚数 30

内核架构 dsPIC

模数转换数ADC 1

输入/输出数 30 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 40

封装 DIP-40

外形尺寸

长度 2.095 in

高度 0.195 in

封装 DIP-40

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 车用, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

DSPIC30F4013-20I/P引脚图与封装图

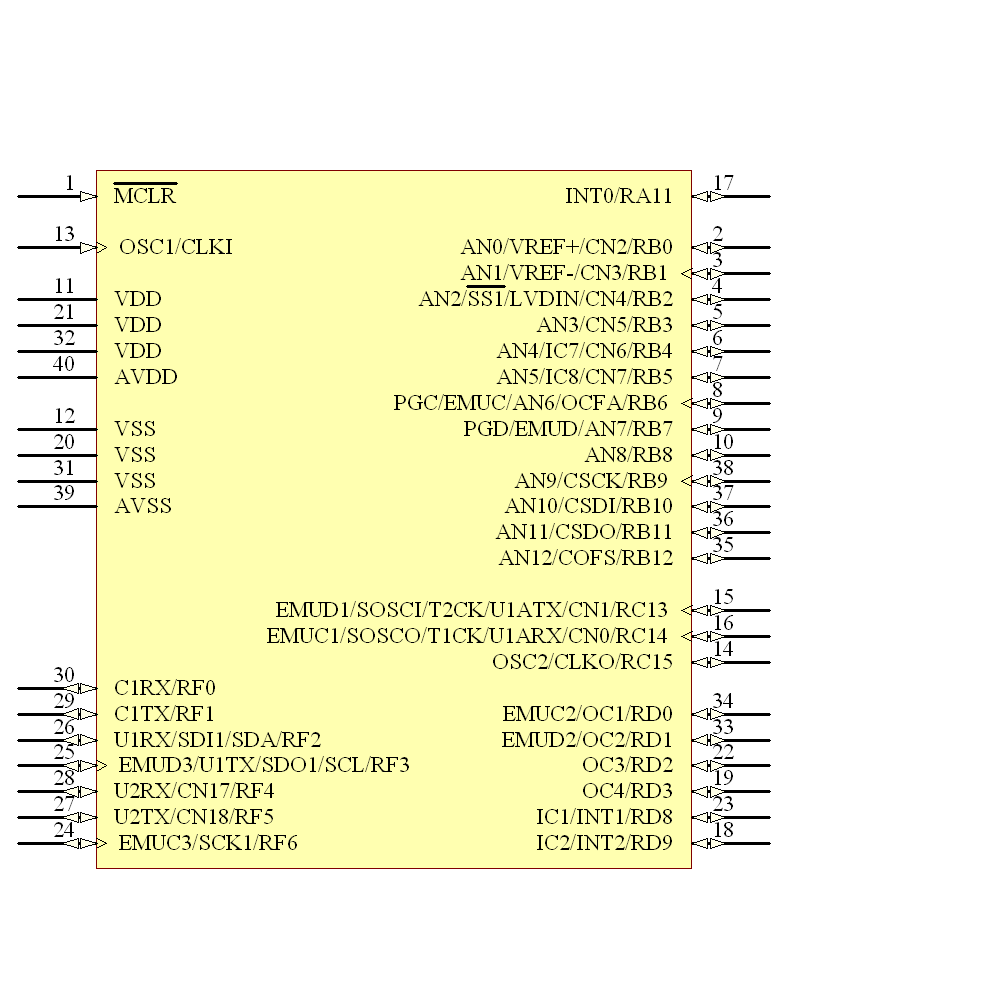

DSPIC30F4013-20I/P引脚图

DSPIC30F4013-20I/P引脚图

DSPIC30F4013-20I/P封装图

DSPIC30F4013-20I/P封装图

DSPIC30F4013-20I/P封装焊盘图

DSPIC30F4013-20I/P封装焊盘图

在线购买DSPIC30F4013-20I/P
型号 制造商 描述 购买
DSPIC30F4013-20I/P Microchip 微芯 MICROCHIP  DSPIC30F4013-20I/P  芯片, 16位数字信号控制器 搜索库存
替代型号DSPIC30F4013-20I/P
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： DSPIC30F4013-20I/P

品牌： Microchip 微芯

封装： DIP 40MHz 40Pin

当前型号

MICROCHIP  DSPIC30F4013-20I/P  芯片, 16位数字信号控制器

当前型号

型号： DSPIC30F4013-30I/P

品牌： 微芯

封装： DIP 40MHz 40Pin

类似代替

MICROCHIP  DSPIC30F4013-30I/P  数字信号控制器, dsPIC30F系列, 40 MHz, 48 KB, 30 输入, CAN, I2C, SPI, UART, 5.5 V

DSPIC30F4013-20I/P和DSPIC30F4013-30I/P的区别

型号： DSPIC30F4013-20E/PT

品牌： 微芯

封装： TQFP 16Bit 40MHz 44Pin

功能相似

MICROCHIP  DSPIC30F4013-20E/PT  芯片, 数字信号控制器, 16位, 48K闪存, 44TQFP

DSPIC30F4013-20I/P和DSPIC30F4013-20E/PT的区别

型号： DSPIC30F4013-20E/ML

品牌： 微芯

封装： QFN 40MHz 44Pin

功能相似

dsPIC30 系列 2 kB RAM 48 kB 闪存 16位 数字信号控制器 - QFN-44

DSPIC30F4013-20I/P和DSPIC30F4013-20E/ML的区别
