DS1010-200

Maxim Integrated(美信) 主动器件

Active Tapped Delay Line 10 TAP 1IN 20ns ABS 200ns MAX 14Pin PDIP N

延迟线 IC 不可编程 10 抽头 200ns 14-DIP（0.300"，7.62mm）

得捷:
IC DELAY LINE 10TAP 200NS 14DIP

贸泽:
Delay Lines / Timing Elements

Chip1Stop:
Active Tapped Delay Line 10 TAP 1-IN 20ns ABS 200ns MAX 14-Pin PDIP N

罗切斯特:
Active Tapped Delay Line 10 TAP 1-IN 20ns ABS 200ns MAX 14-Pin PDIP N

Win Source:
IC DELAY LINE 10TAP 200NS 14DIP

DS1010-200中文资料参数规格

技术参数

电源电压DC 5.25V max

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.43 mm

宽度 7.87 mm

高度 4.45 mm

封装 DIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

DS1010-200引脚图与封装图

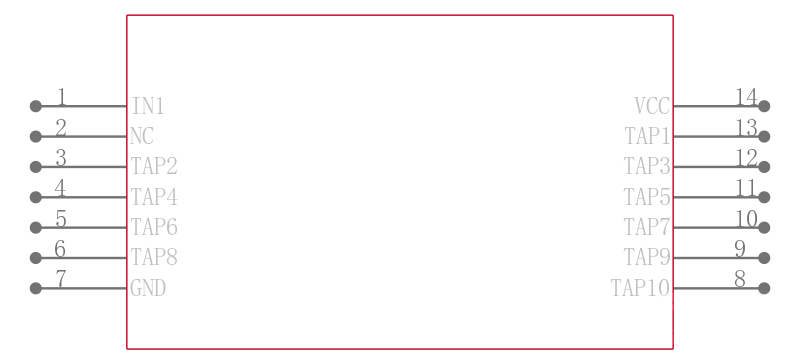

DS1010-200引脚图

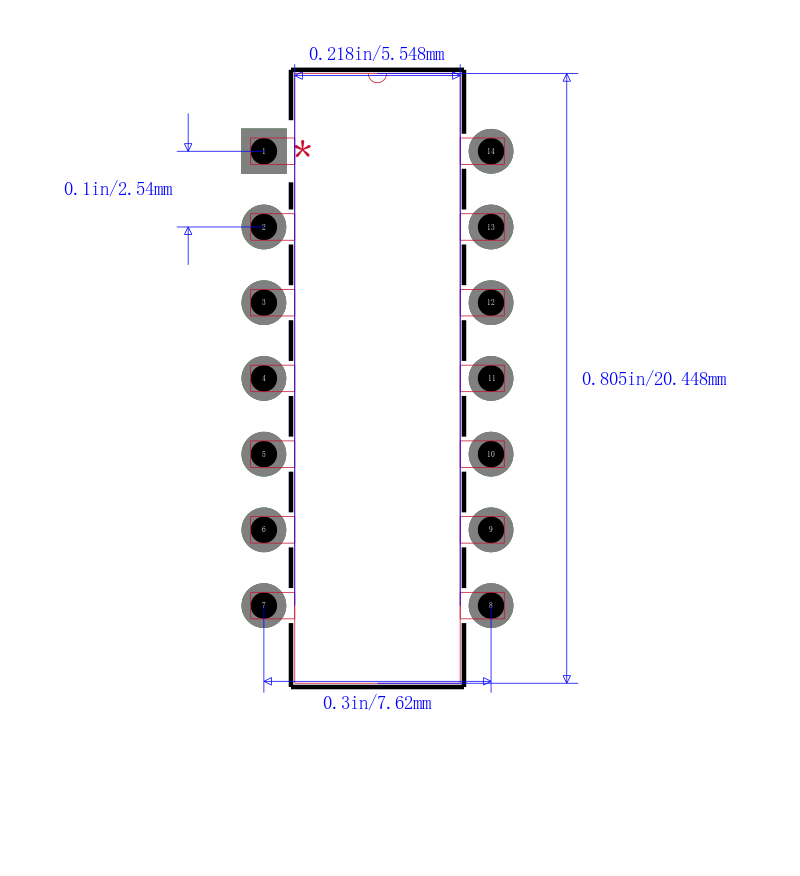

DS1010-200封装图

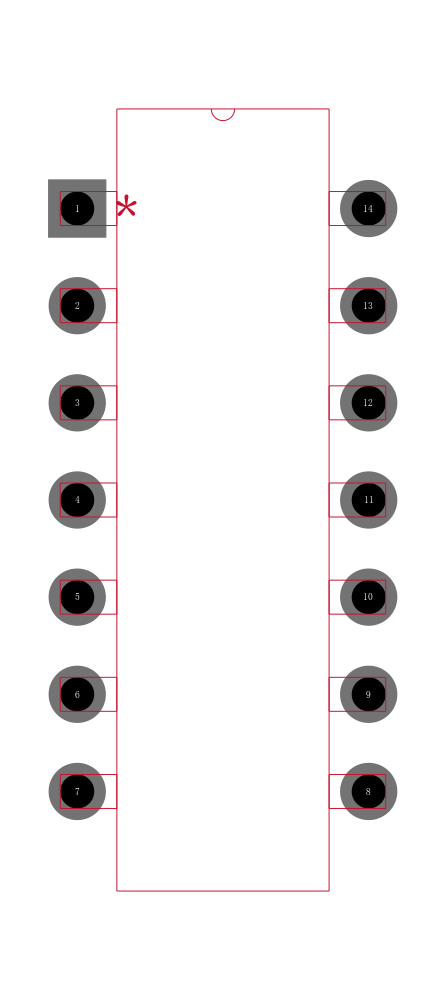

DS1010-200封装焊盘图

在线购买DS1010-200

型号	制造商	描述	购买
DS1010-200	Maxim Integrated 美信	Active Tapped Delay Line 10 TAP 1IN 20ns ABS 200ns MAX 14Pin PDIP N	搜索库存

替代型号DS1010-200

型号/品牌/封装	代替类型	描述	替代型号对比
型号： DS1010-200 品牌： Maxim Integrated 美信封装：	当前型号	Active Tapped Delay Line 10 TAP 1IN 20ns ABS 200ns MAX 14Pin PDIP N	当前型号
型号： DS1110S-250+ 品牌：美信封装：	类似代替	Active Tapped Delay Line 10 TAP 1IN 25ns ABS 250ns MAX 16Pin SOIC W	DS1010-200和DS1110S-250+的区别
型号： DS1110S-350+ 品牌：美信封装：	类似代替	Active Tapped Delay Line 10 TAP 1IN 35ns ABS 350ns MAX 16Pin SOIC W	DS1010-200和DS1110S-350+的区别
型号： DS1110S-100+ 品牌：美信封装：	功能相似	MAXIM INTEGRATED PRODUCTS DS1110S-100+ 芯片, 延迟线	DS1010-200和DS1110S-100+的区别
