DSP2A-DC24V

DSP2A-DC24V

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

PANASONIC ELECTRIC WORKS  DSP2A-DC24V  继电器, PCB安装, DPST, 5A, 24V

继电器与电磁阀


欧时:
DSP2A-DC24V - Panasonic 非闭锁继电器 DPNO PCB 安装, 24V dc 5 A


得捷:
RELAY GEN PURPOSE DPST 5A 24V


立创商城:
DSP2A-DC24V


艾睿:
Power Relay 24VDC 5A DPST-NO20.2x11x10.5mm THT


Allied Electronics:
Relay; E-Mech; DPST-NO; Cur-Rtg 5AAC/ADC; Ctrl-V 24DC; Vol-Rtg 380/125AC/DC


Jameco:
Electromechanical Relay 24VDC 1.92K Ohm 5A DPST-NO 20.2x11x10.5mm THT Power Relay


Chip1Stop:
Electromechanical Relay 24VDC 1.92KOhm 5A DPST-NO 20.2mm 11mm 10.5mm THT Power Relay


Verical:
Electromechanical Relay 24VDC 1.92KOhm 5A DPST-NO 20.2mm 11mm 10.5mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  DSP2A-DC24V  Power Relay, DPST-NO, 24 VDC, 5 A, DSP Series, Through Hole, Non Latching


MASTER:
Power Relay 24VDC 5A DPST-NO20.2x11x10.5mm THT


Electro Sonic:
Power Relay 24VDC 5A DPST-NO20.2x11x10.5mm THT


Win Source:
General Purpose Relay DPST 2 Form A 24VDC Coil Through Hole


DSP2A-DC24V中文资料参数规格
技术参数

额定电压DC 30 V

额定电压AC 250 V

额定电流 5 A

绝缘电阻 1000 MΩ

额定功率 300 mW

触点类型 DPST-NO

触点额定电流 5 A

线圈电压 24 VDC

线圈电流 12.5 mA

线圈电阻 1.92 kΩ

载流 5.00 A

额定电流Max 5 A

线圈电压DC 24 V

线圈功率 300 mW

额定功率Max 150W, 1.25KVA

开关电流Max 5 A

工作温度Max 60 ℃

工作温度Min -40 ℃

额定电压 380 VAC

额定电压DC Max 30 V

额定电压AC Max 250 V

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP

外形尺寸

长度 20.2 mm

宽度 10.5 mm

高度 10.5 mm

封装 DIP

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 60℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410020

DSP2A-DC24V引脚图与封装图
DSP2A-DC24V引脚图

DSP2A-DC24V引脚图

DSP2A-DC24V封装图

DSP2A-DC24V封装图

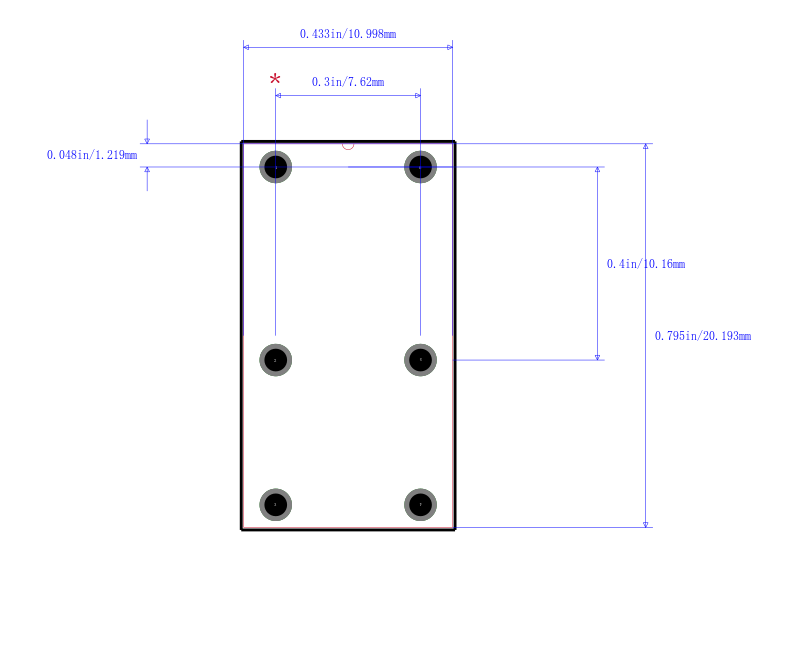

DSP2A-DC24V封装焊盘图

DSP2A-DC24V封装焊盘图
