DTC144WKAT146
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
DTC144WKAT146中文资料参数规格
技术参数
额定电压DC 50.0 V
额定电流 100 mA
极性 NPN
耗散功率 200 mW
击穿电压集电极-发射极 50 V
集电极最大允许电流 100mA
最小电流放大倍数hFE 56 @5mA, 5V
额定功率Max 200 mW
直流电流增益hFE 56
工作温度Max 150 ℃
工作温度Min -55 ℃
增益带宽 200 MHz
耗散功率Max 200 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
封装 SOT-23-3
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Not For New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
DTC144WKAT146引脚图与封装图

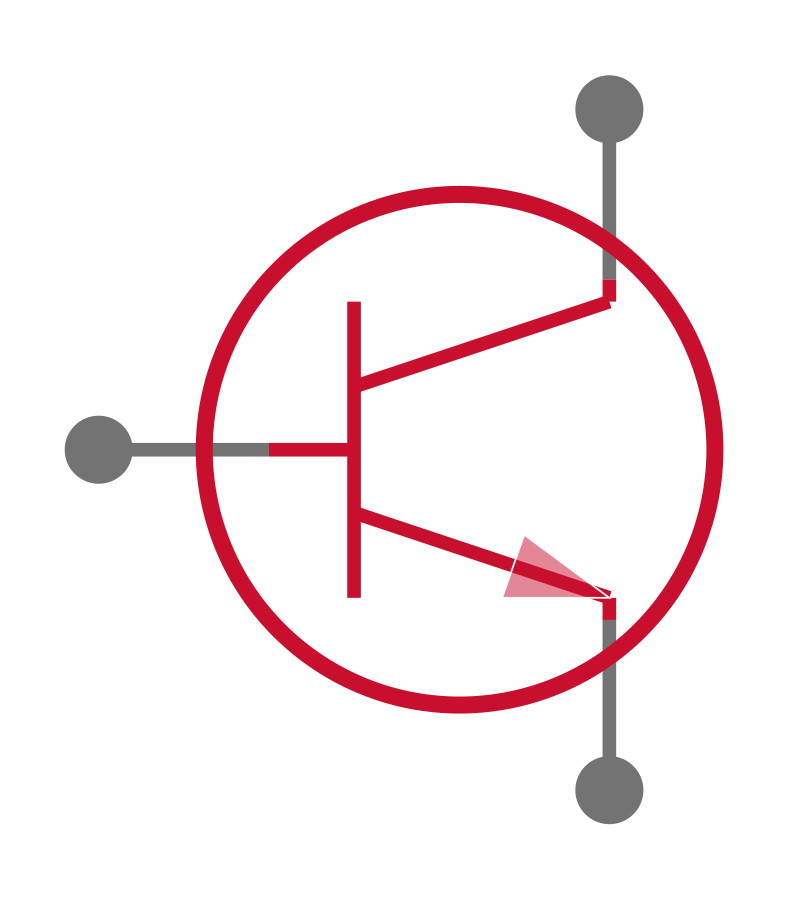

DTC144WKAT146引脚图
DTC144WKAT146封装图

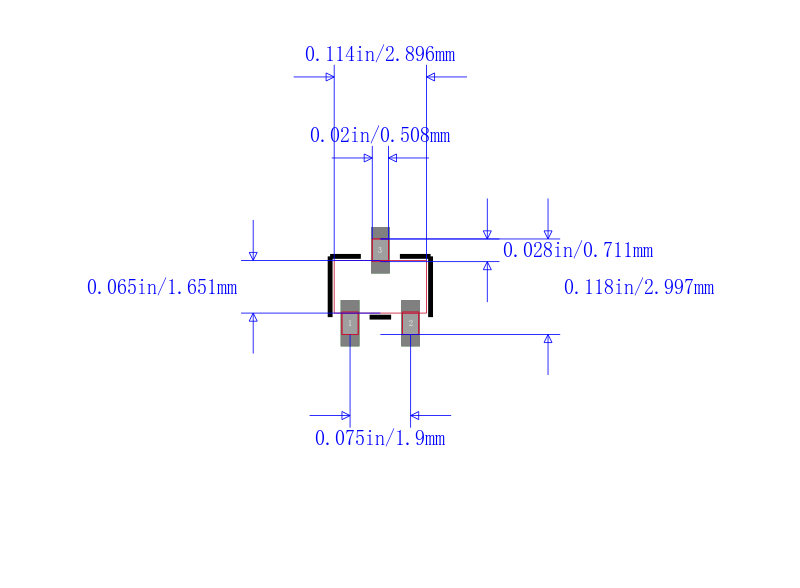

DTC144WKAT146封装焊盘图
在线购买DTC144WKAT146
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| DTC144WKAT146 | ROHM Semiconductor 罗姆半导体 | DTC144WKAT146 编带 | 搜索库存 |
替代型号DTC144WKAT146
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： DTC144WKAT146 品牌： ROHM Semiconductor 罗姆半导体 封装： SOT-346 NPN 50V 100mA 200mW | 当前型号 | DTC144WKAT146 编带 | 当前型号 |
| 型号： DTC144EKAT146 品牌： 罗姆半导体 封装： SOT-346 NPN 50V 100mA 200mW | 类似代替 | ROHM DTC144EKAT146 单晶体管 双极, 数字式, NPN, 50 V, 250 MHz, 200 mW, 100 mA, 68 hFE | DTC144WKAT146和DTC144EKAT146的区别 |
| 型号： DTC144EETL 品牌： 罗姆半导体 封装： EMT NPN 50V 100mA 150mW | 类似代替 | ROHM DTC144EETL 单晶体管 双极, NPN, 50 V, 250 MHz, 150 mW, 100 mA, 68 hFE | DTC144WKAT146和DTC144EETL的区别 |
| 型号： DTC144EMT2L 品牌： 罗姆半导体 封装： VMT3 NPN 50V 30mA 0.15W | 类似代替 | 双电阻器数字 NPN 晶体管，ROHM### Digital Transistors, ROHMResistor-equipped bipolar transistors, also known as Digital Transistors or Bias Resistor Transistors, incorporating one or two integrated resistors. A single series input resistor, or a potential divider of two resistors, allows these devices to be directly driven from digital sources. Both single and dual transistor versions are available. | DTC144WKAT146和DTC144EMT2L的区别 |
