DTC114EMT2L
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
DTC114EMT2L中文资料参数规格
技术参数
额定电压DC 50.0 V
额定电流 50.0 mA
极性 NPN
耗散功率 0.15 W
击穿电压集电极-发射极 50 V
集电极最大允许电流 100mA
最小电流放大倍数hFE 30 @5mA, 5V
额定功率Max 150 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
增益带宽 250 MHz
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 VMT-3
外形尺寸
长度 1.3 mm
宽度 0.9 mm
高度 0.45 mm
封装 VMT-3
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
DTC114EMT2L引脚图与封装图

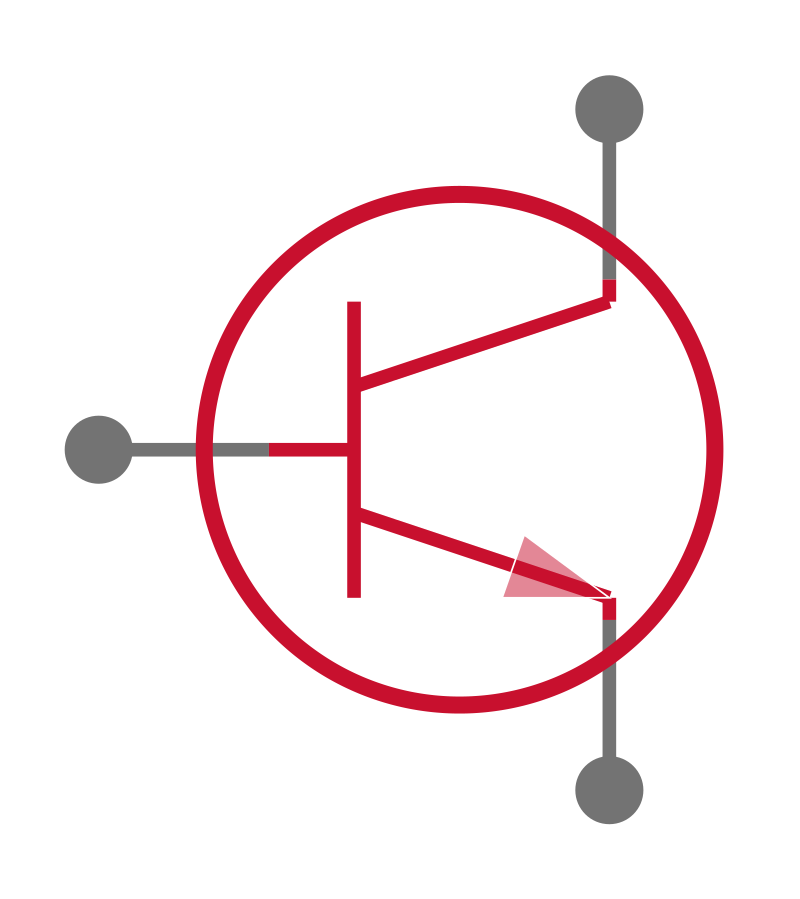

DTC114EMT2L引脚图
DTC114EMT2L封装图

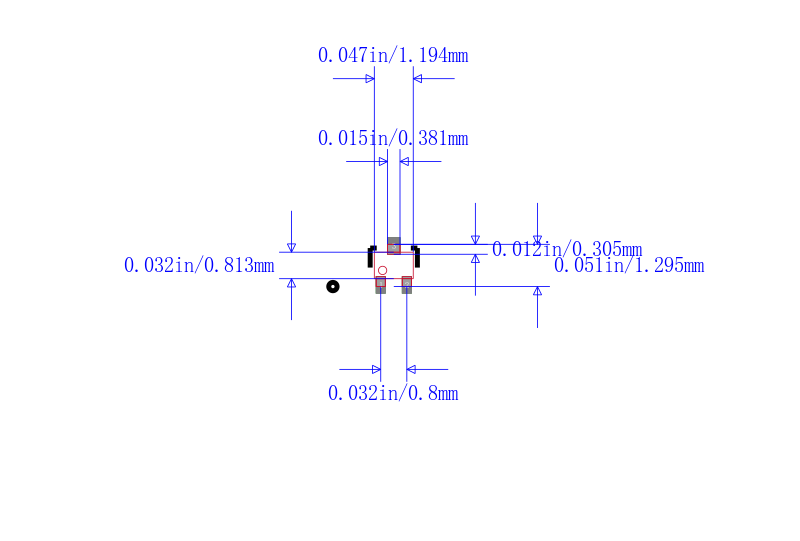

DTC114EMT2L封装焊盘图
