CRCW0805180RJNTA

CRCW0805180RJNTA

数据手册.pdf
VISHAY(威世) 电子元器件分类

0805 180Ω ±5% 0.125W1/8W ±200ppm/℃

RES SMD 180 OHM 5% 1/8W 0805


立创商城:
180Ω ±5% 125mW


贸泽:
Thick Film Resistors - SMD 1/8watt 180ohms 5%


艾睿:
This is a CRCW0805180RJNTA fixed single surface-mount resistor from Vishay. This part has a power rating of 0.125 1/8 W. This product has a resistance value of 180 Ohm. Its temperature coefficient is ±200 ppm/°C. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This device utilizes thick film technology. This part has an operating temperature of -55 to 155 °C. This product is 2 mm long, 0.45 mm tall and 1.25 mm deep. It has a tolerance of 5%.


Verical:
Res Thick Film 0805 180 Ohm 5% 0.125W1/8W ±200ppm/°C SMD Automotive Paper T/R


CRCW0805180RJNTA中文资料参数规格
技术参数

额定功率 0.125 W

产品系列 Vishay_Dale

电阻 180 Ω

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min 55 ℃

额定电压 150 V

封装参数

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.45 mm

封装公制 2012

封装 0805

物理参数

工作温度 55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

CRCW0805180RJNTA引脚图与封装图

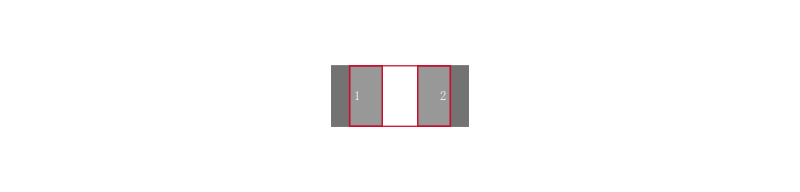

CRCW0805180RJNTA引脚图

CRCW0805180RJNTA引脚图

CRCW0805180RJNTA封装图

CRCW0805180RJNTA封装图

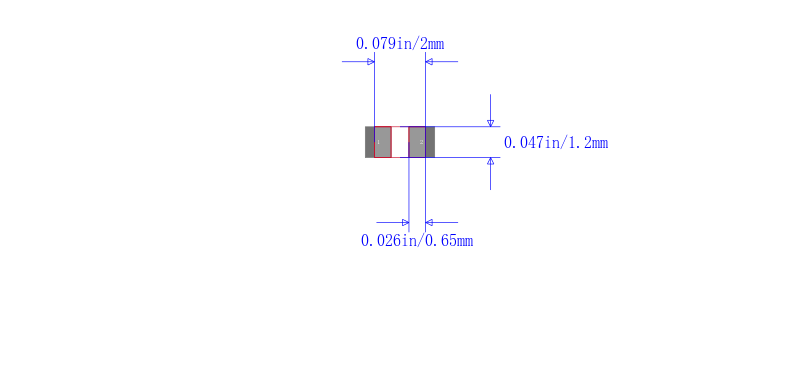

CRCW0805180RJNTA封装焊盘图

CRCW0805180RJNTA封装焊盘图

在线购买CRCW0805180RJNTA
型号 制造商 描述 购买
CRCW0805180RJNTA VISHAY 威世 0805 180Ω ±5% 0.125W1/8W ±200ppm/℃ 搜索库存
替代型号CRCW0805180RJNTA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CRCW0805180RJNTA

品牌： VISHAY 威世

封装：

当前型号

0805 180Ω ±5% 0.125W1/8W ±200ppm/℃

当前型号

型号： RMCF0805JT180R

品牌： Stackpole Electronics

封装： 0805 180ohms 125mW 5per

功能相似

RMCF 系列 0805 180 Ω ±5% 0.125 W ±100 ppm/C 表面贴装 厚膜 电阻

CRCW0805180RJNTA和RMCF0805JT180R的区别

型号： NRC10J181TRF

品牌： NIC

封装： 0805 180Ω 125mW

功能相似

Res Thick Film 0805 180Ω 5% 0.125W1/8W ±200ppm/℃ Molded SMD SMD Paper T/R

CRCW0805180RJNTA和NRC10J181TRF的区别

型号： RK73B2ATTD181J

品牌： KOA Speer

封装： 0805 180Ω ±5% 125mW 150V

功能相似

Res Thick Film 0805 180Ω 5% 0.125W1/8W 200ppm/℃ Molded SMD Punched Paper T/R

CRCW0805180RJNTA和RK73B2ATTD181J的区别
