CRCW0402243KFKED

CRCW0402243KFKED

数据手册.pdf
VISHAY(威世) 被动器件

SMD片式电阻, 厚膜, 0402 [1005公制], 243 kohm, CRCW 系列, 50 V, 厚膜, 63 mW

Vishay D/CRCW e3系列是标准厚膜片式. 电阻值范围: E96与E24十进制值, 1ohm至10Mohm. CRCW e3系列电阻具有镍阻隔层上的纯锡焊接触芯, 兼容回流焊接工艺.

CRCW0402 100 243K 1% RT7 CRCW04022433F100RT7 CRCW04022433FRT7

.
车用级别AEC-Q200合规
.
可选标准封装尺寸: EIA 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
.
稳定性ΔR/R = 1% 1000h, 70°C
.
高品质陶瓷加金属釉
.
所有尺寸都可选零ohm跳线
.
0603封装尺寸可选2mm间距
.
可选公差: ±1%与±5%
.
可选TCR值: ±100ppm/K与±200ppm/K
.
工作温度范围-55°C至+155°C
.
最大额定功率: 1W
CRCW0402243KFKED中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±1 %

额定功率 0.063 W

产品系列 Vishay_Dale

电阻 243 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 0402

封装 0402

外形尺寸

长度 1.00 mm

宽度 500 µm

高度 0.35 mm

封装公制 0402

封装 0402

物理参数

温度系数 ±100 ppm/℃

其他

包装方式 Tape & Reel TR

制造应用 消费电子产品, 工业, 便携式器材, 电源管理, 车用

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

CRCW0402243KFKED引脚图与封装图
CRCW0402243KFKED引脚图

CRCW0402243KFKED引脚图

CRCW0402243KFKED封装图

CRCW0402243KFKED封装图

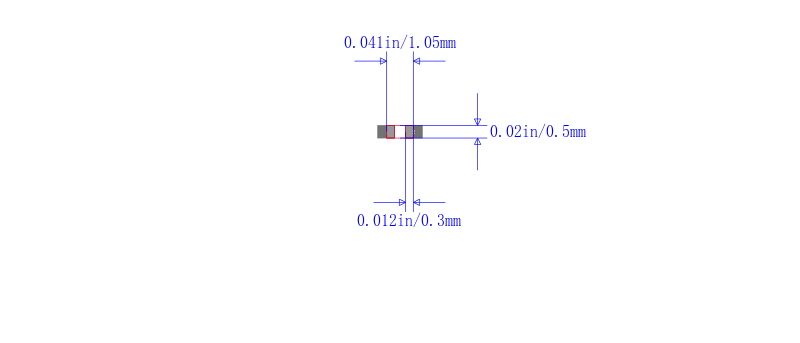

CRCW0402243KFKED封装焊盘图

CRCW0402243KFKED封装焊盘图

在线购买CRCW0402243KFKED
型号 制造商 描述 购买
CRCW0402243KFKED VISHAY 威世 SMD片式电阻, 厚膜, 0402 [1005公制], 243 kohm, CRCW 系列, 50 V, 厚膜, 63 mW 搜索库存
替代型号CRCW0402243KFKED
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CRCW0402243KFKED

品牌： VISHAY 威世

封装： 0402 243kΩ 63mW ±1%

当前型号

SMD片式电阻, 厚膜, 0402 [1005公制], 243 kohm, CRCW 系列, 50 V, 厚膜, 63 mW

当前型号

型号： ERJ2RKF2433X

品牌： 松下

封装： 0402 243kΩ 100mW ±1%

功能相似

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF2433X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 243 kohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

CRCW0402243KFKED和ERJ2RKF2433X的区别

型号： MCMR04X2433FTL

品牌： Multicomp

封装： 0402 243kohms 62.5mW 1per

功能相似

MULTICOMP  MCMR04X2433FTL  片式电阻器, 表面贴装, 陶瓷, MCMR系列, 243 kohm, 50 V, 0402 [1005公制], 62.5 mW, ± 1%

CRCW0402243KFKED和MCMR04X2433FTL的区别
