CD4023BPWRE4
TI
德州仪器
主动器件
CD4023BPWRE4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出电流 6.80 mA
传送延迟时间 200 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 3
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4023BPWRE4引脚图与封装图

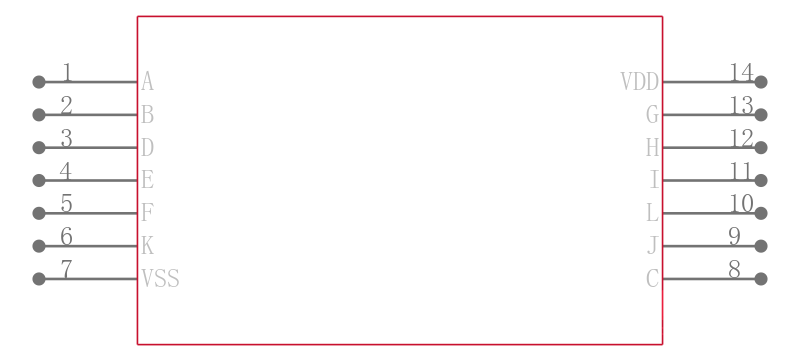

CD4023BPWRE4引脚图
CD4023BPWRE4封装图
CD4023BPWRE4封装焊盘图
在线购买CD4023BPWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4023BPWRE4 | TI 德州仪器 | CMOS非门 CMOS NAND GATES | 搜索库存 |
替代型号CD4023BPWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4023BPWRE4 品牌： TI 德州仪器 封装： TSSOP-14 3V to 18V 14Pin | 当前型号 | CMOS非门 CMOS NAND GATES | 当前型号 |
| 型号： CD4023BPWRG4 品牌： 德州仪器 封装： 14-TSSOP 3V to 18V 14Pin | 完全替代 | IC GATE NAND TRPL 3INPUT 14TSSOP | CD4023BPWRE4和CD4023BPWRG4的区别 |
| 型号： CD4023BPW 品牌： 德州仪器 封装： TSSOP 3V to 18V 14Pin | 类似代替 | TEXAS INSTRUMENTS CD4023BPW 与非门, 3门, 3输入, 6.8 mA, 3V至18V, TSSOP-14 | CD4023BPWRE4和CD4023BPW的区别 |
| 型号： CD4023BPWR 品牌： 德州仪器 封装： TSSOP-14 3V to 18V 14Pin | 类似代替 | CMOS非门 CMOS NAND GATES | CD4023BPWRE4和CD4023BPWR的区别 |
