CD4001BPWE4
TI
德州仪器
主动器件
CD4001BPWE4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出电流 6.80 mA
位数 4
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 4
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4001BPWE4引脚图与封装图

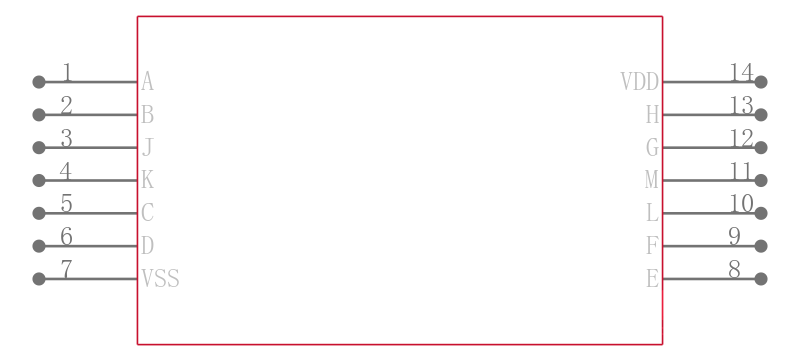

CD4001BPWE4引脚图
CD4001BPWE4封装图
CD4001BPWE4封装焊盘图
