CD4013BPWG4

TI 德州仪器主动器件

CMOS双D型触发器 CMOS DUAL D-TYPE FLIP-FLOP

CMOS DUAL D-TYPE FLIP-FLOP

High-Voltage Type 20-Volt Rating

贸泽:
触发器 CMOS Dual D-Type Flip Flop

艾睿:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin TSSOP Tube

Chip1Stop:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin TSSOP Tube

CD4013BPWG4中文资料参数规格

技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 4

电路数 2

电压波节 5.00 V, 10.0 V, 15.0 V

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

CD4013BPWG4引脚图与封装图

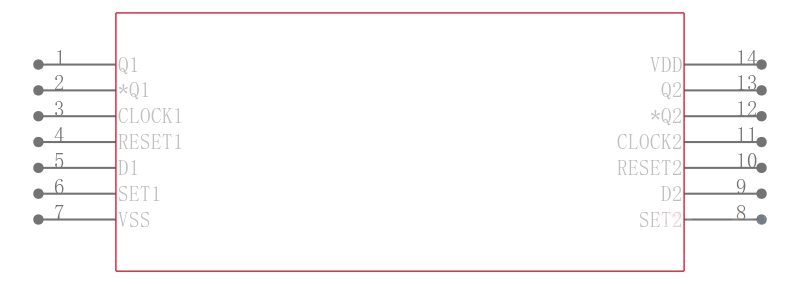

CD4013BPWG4引脚图

CD4013BPWG4封装图

CD4013BPWG4封装焊盘图
