CD4012BPWRE4
TI
德州仪器
主动器件
CD4012BPWRE4中文资料参数规格
技术参数
电源电压DC 3.00V ~ 18.0V
输出电流 6.80 mA
电路数 2
位数 2
传送延迟时间 250 ns
电压波节 5.00 V, 10.0 V, 15.0 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD4012BPWRE4引脚图与封装图

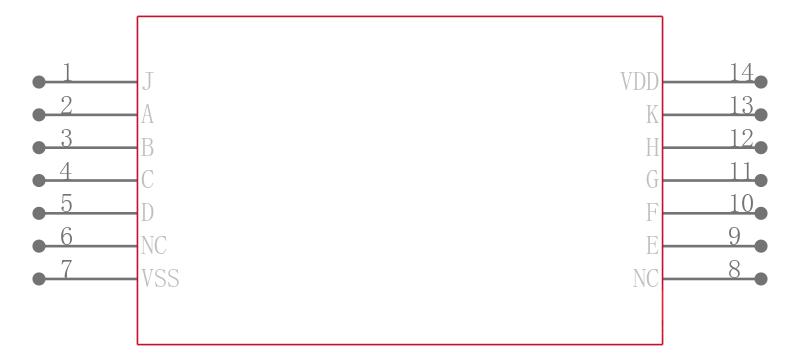

CD4012BPWRE4引脚图
CD4012BPWRE4封装图
CD4012BPWRE4封装焊盘图
在线购买CD4012BPWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD4012BPWRE4 | TI 德州仪器 | CMOS非门 CMOS NAND GATES | 搜索库存 |
替代型号CD4012BPWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD4012BPWRE4 品牌： TI 德州仪器 封装： TSSOP-14 3V to 18V 14Pin | 当前型号 | CMOS非门 CMOS NAND GATES | 当前型号 |
| 型号： CD4012BPWRG4 品牌： 德州仪器 封装： TSSOP-14 3V to 18V 14Pin | 完全替代 | NAND Gate 2Element 4IN CMOS 14Pin TSSOP T/R | CD4012BPWRE4和CD4012BPWRG4的区别 |
| 型号： CD4012BPWR 品牌： 德州仪器 封装： TSSOP-14 3V to 18V 14Pin | 类似代替 | CMOS非门 CMOS NAND GATES | CD4012BPWRE4和CD4012BPWR的区别 |
