CM100505-22NJL

Bourns J.W. Miller 伯恩斯被动器件

0402 22nH ±5% 200mA

22 nH 无屏蔽绕线器 200 mA 800 毫欧最大 0402（1005 公制）

得捷:
FIXED IND 22NH 200MA 800MOHM SMD

Chip1Stop:
Ind General Purpose Chip Laser Cut 22nH 5% 100MHz 8Q-Factor Alumina Ceramic 200mA 1.0 x 0.5 mm T/R

Verical:
Inductor General Purpose Chip Laser Cut 0.022uH 5% 100MHz 8Q-Factor Alumina Ceramic 0.2A 0.8Ohm DCR 0402 T/R

Electro Sonic:
Inductor General Purpose Chip Laser Cut 22nH 5% 100MHz 8Q-Factor Alumina Ceramic 200mA 800mOhm DCR 0402 T/R

CM100505-22NJL中文资料参数规格

技术参数

额定电流 200 mA

容差 ±5 %

电感 22 nH

自谐频率 2 GHz

电感公差 ±5 %

测试频率 100 MHz

电阻DC） ≤800 mΩ

电阻DC Max 20 mΩ

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1.1 mm

宽度 0.6 mm

高度 0.6 mm

封装公制 1005

封装 0402

物理参数

工作温度 -40℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

CM100505-22NJL引脚图与封装图

CM100505-22NJL引脚图

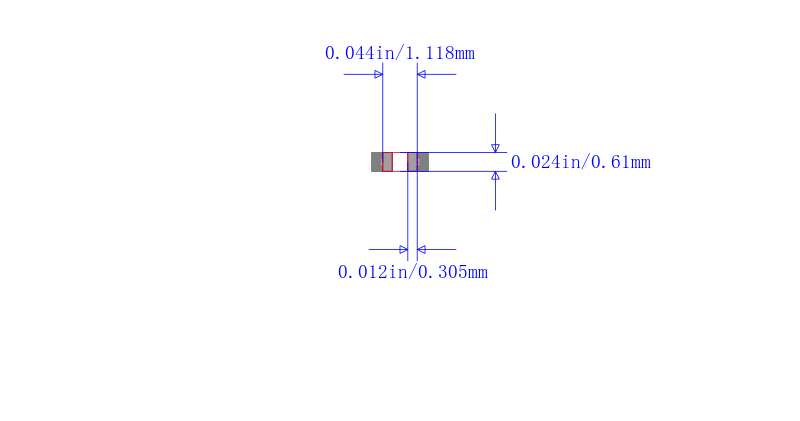

CM100505-22NJL封装图

CM100505-22NJL封装焊盘图

在线购买CM100505-22NJL

型号	制造商	描述	购买
CM100505-22NJL	Bourns J.W. Miller 伯恩斯	0402 22nH ±5% 200mA	搜索库存

替代型号CM100505-22NJL

型号/品牌/封装	代替类型	描述	替代型号对比
型号： CM100505-22NJL 品牌： Bourns J.W. Miller 伯恩斯封装： 0402 22nH 200mA	当前型号	0402 22nH ±5% 200mA	当前型号
型号： ELJRF22NJFB 品牌：松下封装： 0402 22nH 2GHz 200mA	功能相似	0402	CM100505-22NJL和ELJRF22NJFB的区别
型号： IMC0402ER22NJ 品牌：威世达勒封装： 0402 22nH 2GHz 200mA	功能相似	Inductor High Frequency Chip Wirewound 22nH 5% 100MHz 19Q-Factor Ceramic 200mA 800mOhm DCR 0402 T/R	CM100505-22NJL和IMC0402ER22NJ的区别
型号： WL100505G22NJGT02 品牌：台湾华科封装：	功能相似	0402 22nH ±5% 200mA	CM100505-22NJL和WL100505G22NJGT02的区别
