C1220X7R1E104K
数据手册.pdfTDK(东电化)
被动器件
C1220X7R1E104K中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 0.1 µF
容差 ±10 %
电介质特性 X7R
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
引脚数 2
封装 0508
外形尺寸
长度 2.00 mm
宽度 2.000 mm
高度 0.85 mm
封装 0508
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
制造应用 旁通，去耦
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
C1220X7R1E104K引脚图与封装图

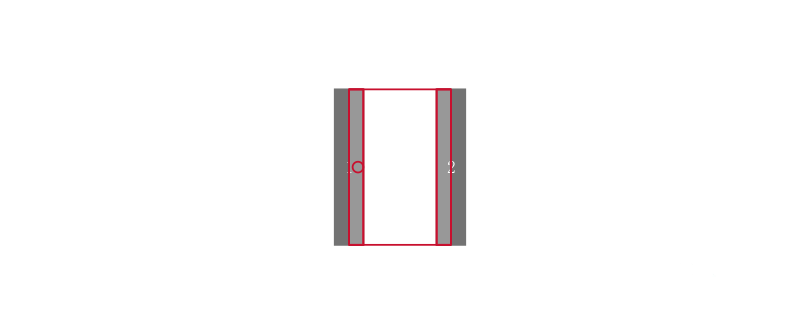

C1220X7R1E104K引脚图

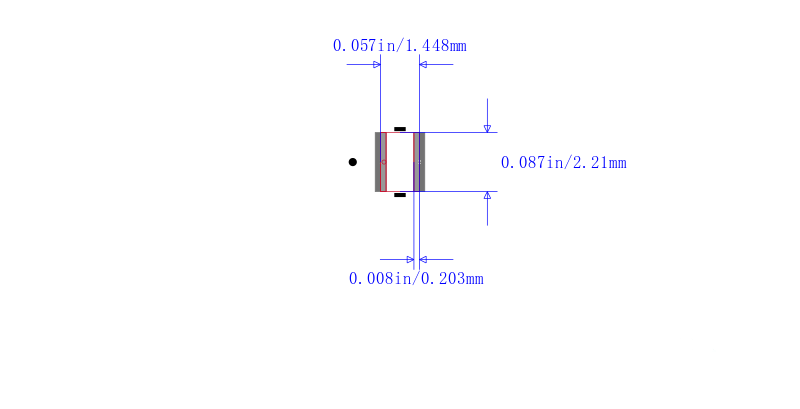

C1220X7R1E104K封装图
C1220X7R1E104K封装焊盘图
在线购买C1220X7R1E104K
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| C1220X7R1E104K | TDK 东电化 | CAP CER 0.1uF 25V X7R 0508 | 搜索库存 |
替代型号C1220X7R1E104K
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： C1220X7R1E104K 品牌： TDK 东电化 封装： 0508 100nF ±10% 25V X7R | 当前型号 | CAP CER 0.1uF 25V X7R 0508 | 当前型号 |
| 型号： 05083C104KAT2A 品牌： 艾维克斯 封装： 0508 100nF 25V 10per | 完全替代 | 0508 100 nF 25 V ±10 % 容差 X7R 表面贴装 多层陶瓷电容 | C1220X7R1E104K和05083C104KAT2A的区别 |
| 型号： 05083C104KAT2W 品牌： 艾维克斯 封装： 0508 100nF 25V ±10% | 完全替代 | 低电感电容 Low Inductance Capacitors | C1220X7R1E104K和05083C104KAT2W的区别 |
| 型号： 05083C104KA16A 品牌： 艾维克斯 封装： 0508 100nF 25V ±10% | 类似代替 | 低电感电容 Low Inductance Capacitors | C1220X7R1E104K和05083C104KA16A的区别 |
