CLP-112-02-L-D

CLP-112-02-L-D

数据手册.pdf

Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD Tube

24 位置 插座 0.050"（1.27mm） 表面贴装型 镀金


得捷:
CONN RCPT 24POS 0.05 GOLD SMD


欧时:
.050" Tiger Claw Rugged Reliable Dual Wi


艾睿:
Conn Socket Strip SKT 24 POS 1.27mm Solder ST Top Entry SMD TIGER CLAW™ Tube


安富利:
Conn Socket Strip SKT 24 POS 1.27mm Solder ST SMD Tube


Newark:
# SAMTEC  CLP-112-02-L-D  Board-To-Board Connector, 1.27 mm, 24 Contacts, Receptacle, CLP Series, Surface Mount, 2 Rows


CLP-112-02-L-D中文资料参数规格
技术参数

触点数 24

极性 Female

触点电镀 Gold

额定电流 3.3A/触头

排数 2

针脚数 24

拔插次数 100

额定电流Max 3.4A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 240VAC, 330VDC

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

引脚间距 1.27 mm

外形尺寸

长度 15.7 mm

宽度 3.05 mm

高度 2.29 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CLP-112-02-L-D引脚图与封装图

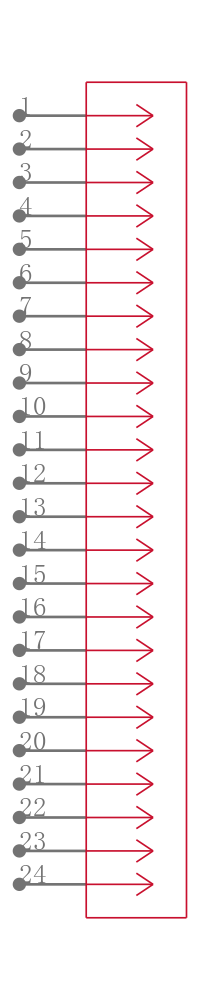

CLP-112-02-L-D引脚图

CLP-112-02-L-D引脚图

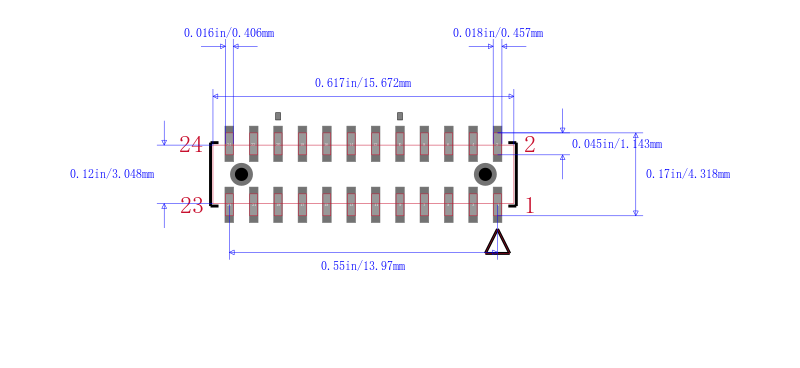

CLP-112-02-L-D封装图

CLP-112-02-L-D封装图

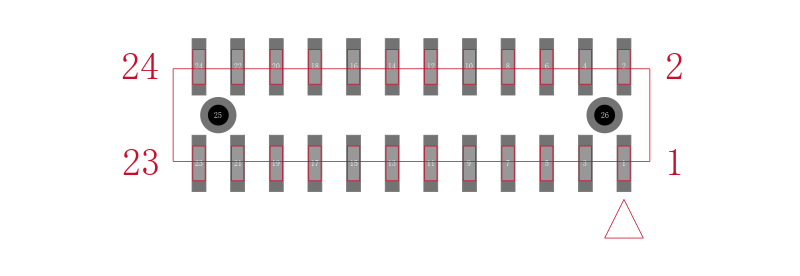

CLP-112-02-L-D封装焊盘图

CLP-112-02-L-D封装焊盘图

在线购买CLP-112-02-L-D
型号 制造商 描述 购买
CLP-112-02-L-D Samtec 申泰电子 Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD Tube 搜索库存
替代型号CLP-112-02-L-D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CLP-112-02-L-D

品牌： Samtec 申泰电子

封装： 24Contact 1.27mm Female

当前型号

Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD Tube

当前型号

型号： CLP-112-02-G-D

品牌： 申泰电子

封装： Female 24Contact 24Position

完全替代

Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD Tube

CLP-112-02-L-D和CLP-112-02-G-D的区别

型号： CLP-112-02-L-D-K-TR

品牌： 申泰电子

封装： 24Contact Female

完全替代

Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD T/R

CLP-112-02-L-D和CLP-112-02-L-D-K-TR的区别

型号： CLP-112-02-L-D-TR

品牌： 申泰电子

封装： 24Contact Female

完全替代

Conn Socket Strip SKT 24POS 1.27mm Solder ST SMD T/R

CLP-112-02-L-D和CLP-112-02-L-D-TR的区别
