CLT-108-02-L-D-A

CLT-108-02-L-D-A

数据手册.pdf

板至板连接, 2 mm, 16 触点, 插座, CLT Series, 表面安装　, 2 排

The CLT series from are Tiger Claw rugged and reliable dual wipe socket strips. These low profile socket strips mates with Samtec TMM, TMMH, MTMM, MMT, TW and TSH series of connectors.

.
2mm pitch 2 to 50 contacts per row with surface mount and vertical orientation
.
High operating temperature range of -55°C to 125°C
.
10µ" gold plated contacts
.
Black liquid crystal polymer insulator material
.
Contact material is phosphor bronze
.
Contact resistance is 10mohm
.
Tiger Claw contact system
.
Complies with UL E111594 standard
.
Mating cycles is 100
CLT-108-02-L-D-A中文资料参数规格
技术参数

触点数 16

极性 Female

触点电镀 Gold

额定电流 4.1A/触头

排数 2

针脚数 16

拔插次数 100

额定电流Max 4.1A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 2.27 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, 工业, Industrial

符合标准

RoHS标准

含铅标准 无铅

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CLT-108-02-L-D-A引脚图与封装图

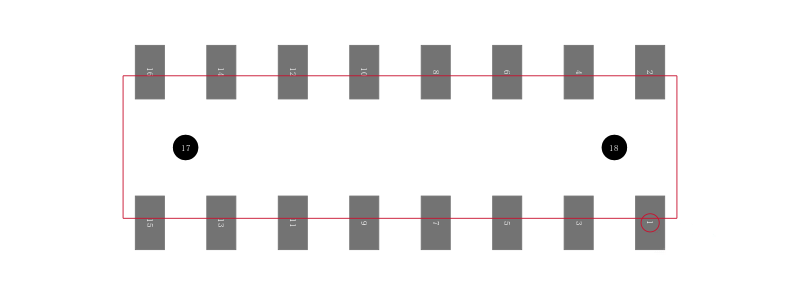

CLT-108-02-L-D-A引脚图

CLT-108-02-L-D-A引脚图

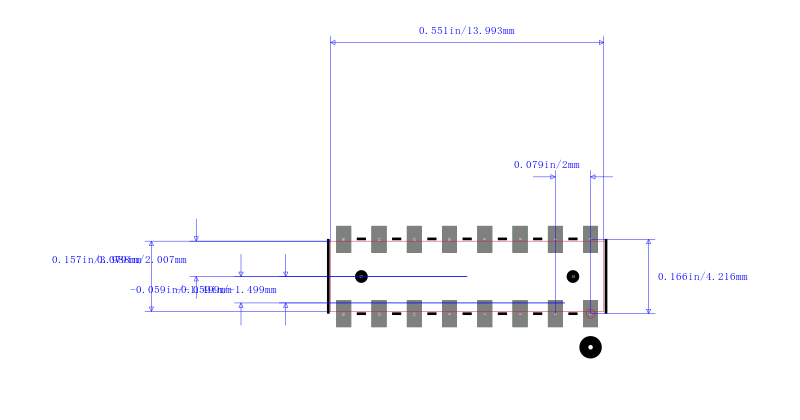

CLT-108-02-L-D-A封装图

CLT-108-02-L-D-A封装图

CLT-108-02-L-D-A封装焊盘图

CLT-108-02-L-D-A封装焊盘图

在线购买CLT-108-02-L-D-A
型号 制造商 描述 购买
CLT-108-02-L-D-A Samtec 申泰电子 板至板连接, 2 mm, 16 触点, 插座, CLT Series, 表面安装　, 2 排 搜索库存
替代型号CLT-108-02-L-D-A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CLT-108-02-L-D-A

品牌： Samtec 申泰电子

封装： 16Contact Female

当前型号

板至板连接, 2 mm, 16 触点, 插座, CLT Series, 表面安装　, 2 排

当前型号

型号： CLT-108-02-L-D-A-K-TR

品牌： 申泰电子

封装： Female 16Contact

完全替代

SAMTEC CLT-108-02-L-D-A-K-TR Board-To-Board Connector, 2mm, 16Contacts, Receptacle, CLT Series, Surface Mount, 2Rows

CLT-108-02-L-D-A和CLT-108-02-L-D-A-K-TR的区别

型号： CLT-108-02-L-D-A-TR

品牌： 申泰电子

封装： 16Contact Female

完全替代

Conn Socket Strip SKT 16POS 2mm Solder ST SMD T/R

CLT-108-02-L-D-A和CLT-108-02-L-D-A-TR的区别
