CLP-130-02-L-D-TR

CLP-130-02-L-D-TR

数据手册.pdf

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD T/R

The CLP series from are Tiger Claw low profile rugged reliable dual wipe socket strips. These surface mount socket strips mates with Samtec FTSH, FTS and FW series of connectors.

.
Pitch spacing is 1.27mm 2 to 50 contacts per row with double row -D
.
High operating temperature range of -55°C to 125°C
.
Contact material is phosphor bronze
.
Black liquid crystal polymer insulator material
.
Voltage rating is 240VAC/340VDC
.
Complies with UL E111594 standard
.
10µ" gold plated contacts
.
Mating cycles is 100
CLP-130-02-L-D-TR中文资料参数规格
技术参数

触点数 60

极性 Female

触点电镀 Gold

额定电流 3.3A/触头

排数 2

针脚数 60

拔插次数 100

额定电压 240VAC, 330VDC

封装参数

安装方式 Surface Mount

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CLP-130-02-L-D-TR引脚图与封装图

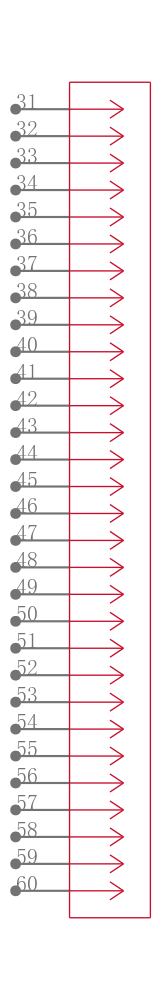

CLP-130-02-L-D-TR引脚图

CLP-130-02-L-D-TR引脚图

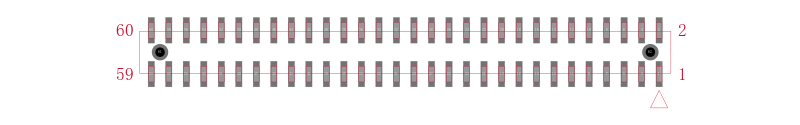

CLP-130-02-L-D-TR封装图

CLP-130-02-L-D-TR封装图

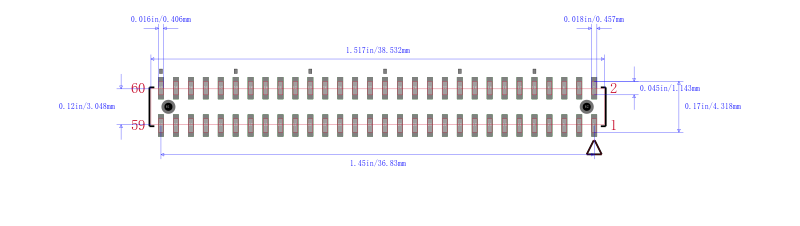

CLP-130-02-L-D-TR封装焊盘图

CLP-130-02-L-D-TR封装焊盘图

在线购买CLP-130-02-L-D-TR
型号 制造商 描述 购买
CLP-130-02-L-D-TR Samtec 申泰电子 Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD T/R 搜索库存
替代型号CLP-130-02-L-D-TR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CLP-130-02-L-D-TR

品牌： Samtec 申泰电子

封装： 60Contact Female

当前型号

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD T/R

当前型号

型号： CLP-130-02-L-D-K-TR

品牌： 申泰电子

封装： Female 60Contact

完全替代

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD T/R

CLP-130-02-L-D-TR和CLP-130-02-L-D-K-TR的区别

型号： CLP-130-02-L-D

品牌： 申泰电子

封装：

功能相似

CLP 系列这些表面安装 CLP 系列薄型插座具有双摩擦镀金虎爪式触点和镀锡尾线。薄型 2.21mm SMT 母插座，其节距为 1.27mm 0.25μm 镀金触点 电流额定值 1.75A 工作温度 -55 至 125°C ### 注与 FTS 针座配接，请参见典型库存号 507-7437 与 FTSH 针座配接，请参见典型库存号 767-6768。### 1.27mm 板到板和线对板 Samtec

CLP-130-02-L-D-TR和CLP-130-02-L-D的区别
