CPF0402B30K1E1
数据手册.pdfTE Connectivity(泰科)
被动器件
CPF0402B30K1E1中文资料参数规格
技术参数
额定电压DC 25.0 V
容差 ±0.1 %
额定功率 0.063 W
产品系列 CPF
电阻 30.1 kΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 25 V
工作电压Max 25 V
封装参数
安装方式 Surface Mount
封装公制 1005
封装 0402
外形尺寸
长度 1 mm
宽度 0.5 mm
高度 0.3 mm
封装公制 1005
封装 0402
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±25 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 10000
制造应用 Power Management, Consumer Electronics, 便携式器材, 消费电子产品, 电源管理, 工业, Industrial, Portable Devices
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
CPF0402B30K1E1引脚图与封装图

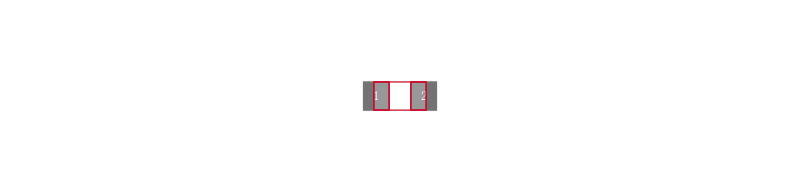

CPF0402B30K1E1引脚图
CPF0402B30K1E1封装图

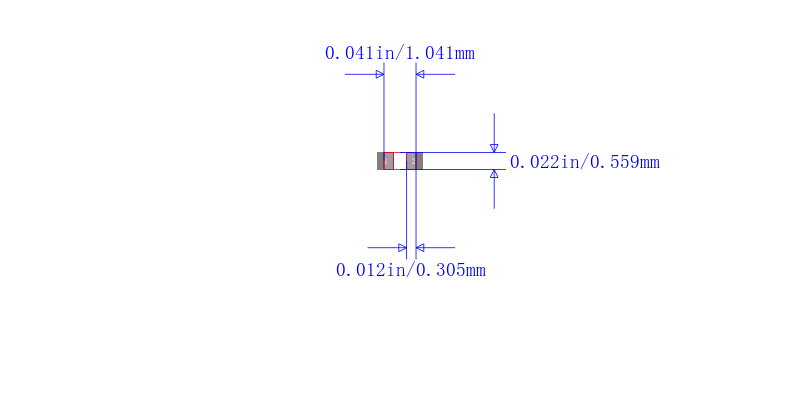

CPF0402B30K1E1封装焊盘图
在线购买CPF0402B30K1E1
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CPF0402B30K1E1 | TE Connectivity 泰科 | TE CONNECTIVITY CPF0402B30K1E1 片式电阻器, 表面贴装, 薄膜, CPF系列, 30.1 kohm, 25 V, 0402 [1005公制], 63 mW, ± 0.1% | 搜索库存 |
替代型号CPF0402B30K1E1
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CPF0402B30K1E1 品牌： TE Connectivity 泰科 封装： 0402 30.1kΩ 63mW ±0.1% | 当前型号 | TE CONNECTIVITY CPF0402B30K1E1 片式电阻器, 表面贴装, 薄膜, CPF系列, 30.1 kohm, 25 V, 0402 [1005公制], 63 mW, ± 0.1% | 当前型号 |
| 型号： TNPW040230K1BEED 品牌： 威世 封装： 0402 | 功能相似 | VISHAY TNPW040230K1BEED 薄膜电阻, 30.1KΩ, 63mW 0.1% | CPF0402B30K1E1和TNPW040230K1BEED的区别 |
