CLP-130-02-F-D

CLP-130-02-F-D

数据手册.pdf

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD Tube

60 位置 插座 0.050"（1.27mm） 表面贴装型 镀金


得捷:
CONN RCPT 60POS 0.05 GOLD SMD


艾睿:
Conn Socket Strip SKT 60 POS 1.27mm Solder ST SMD Tube


安富利:
Conn Socket Strip SKT 60 POS 1.27mm Solder ST SMD Tube


Chip1Stop:
Conn Socket Strip SKT 60 POS 1.27mm Solder ST SMD Tube


Verical:
Conn Socket Strip SKT 60 POS 1.27mm Solder ST Top Entry SMD TIGER CLAW™ Tube


Newark:
# SAMTEC  CLP-130-02-F-D  Board-To-Board Connector, 1.27 mm, 60 Contacts, Receptacle, CLP Series, Surface Mount, 2 Rows


Electro Sonic:
.050" Tiger Claw™ Rugged Reliable Dual Wipe Socket Strip


CLP-130-02-F-D中文资料参数规格
技术参数

触点数 60

极性 Female

触点电镀 Gold

排数 2

针脚数 60

拔插次数 100

额定电流Max 3.4A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

引脚间距 1.27 mm

外形尺寸

长度 38.5 mm

宽度 3.05 mm

高度 2.29 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CLP-130-02-F-D引脚图与封装图

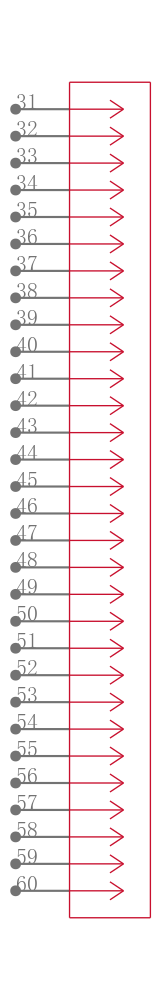

CLP-130-02-F-D引脚图

CLP-130-02-F-D引脚图

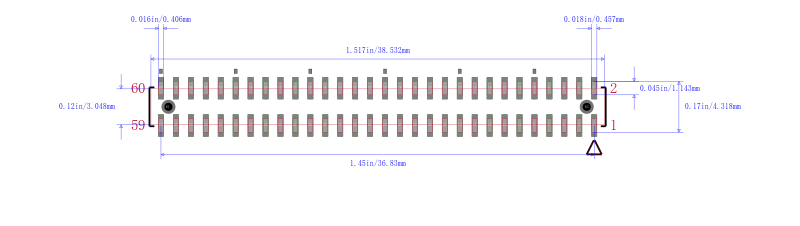

CLP-130-02-F-D封装图

CLP-130-02-F-D封装图

CLP-130-02-F-D封装焊盘图

CLP-130-02-F-D封装焊盘图

在线购买CLP-130-02-F-D
型号 制造商 描述 购买
CLP-130-02-F-D Samtec 申泰电子 Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD Tube 搜索库存
替代型号CLP-130-02-F-D
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CLP-130-02-F-D

品牌： Samtec 申泰电子

封装： 60Contact 1.27mm Female

当前型号

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD Tube

当前型号

型号： CLP-130-02-F-D-K-TR

品牌： 申泰电子

封装： 60Contact Female

完全替代

CONN SOCKET 60POS 1.27MM SMD

CLP-130-02-F-D和CLP-130-02-F-D-K-TR的区别

型号： CLP-130-02-F-D-TR

品牌： 申泰电子

封装： 60Contact Female

完全替代

Conn Socket Strip SKT 60POS 1.27mm Solder ST SMD T/R

CLP-130-02-F-D和CLP-130-02-F-D-TR的区别
