CLT-135-01-L-D

Samtec(申泰电子) 连接器与适配器

板至板连接, 2 mm, 70 触点, 插座, CLT系列, 通孔安装, 2 排

70 位置插座 0.079"（2.00mm）通孔镀金

得捷:
CONN RCPT 70POS 0.079 GOLD PCB

e络盟:
板至板连接, 2 mm, 70 触点, 插座, CLT系列, 通孔安装, 2 排

Newark:
Board-To-Board Connector, 2 mm, 70 Contacts, Receptacle, CLT Series, Through Hole, 2 Rows

CLT-135-01-L-D中文资料参数规格

技术参数

触点数 70

极性 Female

触点电镀 Gold

额定电流 2.00 A

排数 2

针脚数 70

接触电阻 10.0 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

长度 70.0 mm

宽度 4.00 mm

高度 2.13 mm

引脚间距 2.00 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Discontinued at Digi-Key

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

CLT-135-01-L-D引脚图与封装图

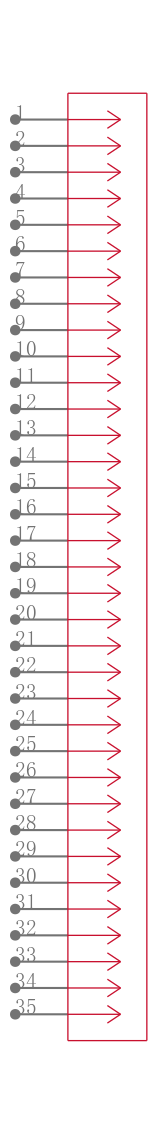

CLT-135-01-L-D引脚图

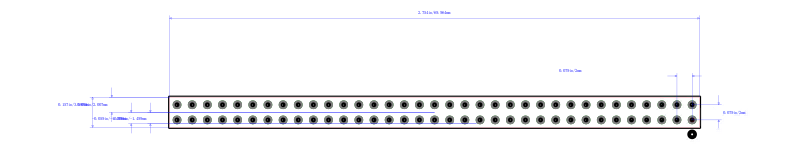

CLT-135-01-L-D封装图

CLT-135-01-L-D封装焊盘图
