CL10C560FB8NNNC
数据手册.pdfSamsung(三星)
被动器件
CL10C560FB8NNNC中文资料参数规格
技术参数
额定电压DC 50.0 V
绝缘电阻 10 GΩ
电容 56 pF
容差 ±1 %
电介质特性 C0G/NP0
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
封装公制 1608
封装 0603
外形尺寸
长度 1.6 mm
宽度 0.8 mm
高度 0.8 mm
封装公制 1608
封装 0603
物理参数
材质 C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
CL10C560FB8NNNC引脚图与封装图
CL10C560FB8NNNC引脚图

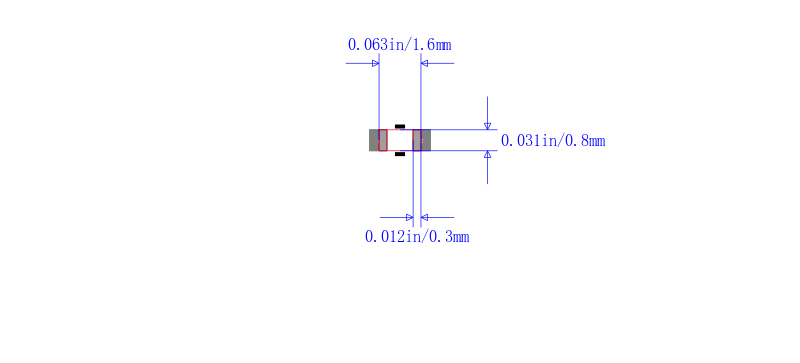

CL10C560FB8NNNC封装图
CL10C560FB8NNNC封装焊盘图
