CPF0402B3K0E1
数据手册.pdfTE Connectivity(泰科)
被动器件
CPF0402B3K0E1中文资料参数规格
技术参数
额定电压DC 25.0 V
容差 ±0.1 %
额定功率 63 mW
产品系列 CPF
电阻 3 kΩ
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 25 V
工作电压Max 25 V
封装参数
安装方式 Surface Mount
封装公制 1005
封装 0402
外形尺寸
长度 1 mm
宽度 0.5 mm
高度 0.35 mm
封装公制 1005
封装 0402
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±25 ppm/℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 10000
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
CPF0402B3K0E1引脚图与封装图

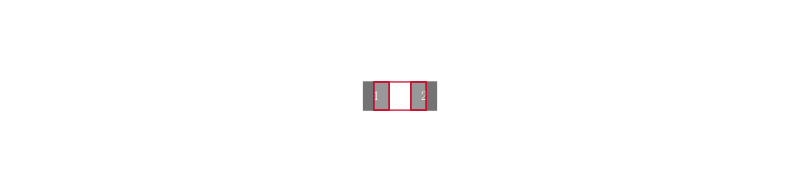

CPF0402B3K0E1引脚图

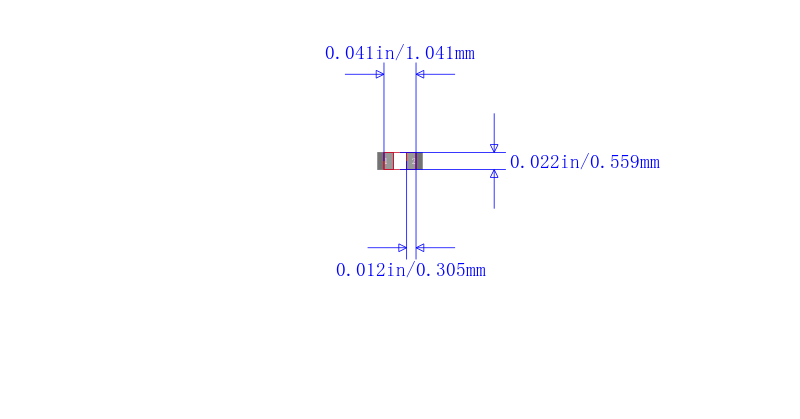

CPF0402B3K0E1封装图
CPF0402B3K0E1封装焊盘图
