CB10MV103ME

CB10MV103ME

数据手册.pdf

TE CONNECTIVITY / CITEC  CB10MV103ME  微调电阻, 顶部调节 10K

0.15W PC 引脚 通孔 微调电位计 碳 匝 顶部调节


得捷:
TRIMMER 10K OHM 0.15W PC PIN TOP


艾睿:
Res Carbon Film Trimmer 10K Ohm 20% 0.15W 1Elec/1MechTurns 9.8 X 11 X 6mm Pin Thru-Hole


安富利:
Res Carbon Film Trimmer 10K Ohm 20% 3/20W 1Elec/1MechTurn 9.8 X 11 X 6mm Pin Thru-Hole


Chip1Stop:
Res Carbon Film Trimmer 10K Ohm 20% 0.15W 1Elec/1MechTurn 9.8 X 11 X 6mm Pin Thru-Hole


Verical:
Res Carbon Film Trimmer 10K Ohm 20% 0.15W 1Elec/1MechTurns 9.8 X 11 X 6mm Pin Thru-Hole


CB10MV103ME中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±20 %

额定功率 150 mW

电阻 10 KΩ

阻值偏差 ±20 %

工作温度Max 70 ℃

工作温度Min -25 ℃

封装参数

安装方式 Through Hole

引脚数 3

外形尺寸

长度 11 mm

宽度 9.8 mm

高度 6 mm

物理参数

工作温度 -25℃ ~ 70℃

温度系数 ±500 ppm/℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 消费电子产品, Consumer Electronics, Industrial, Power Management, 电源管理, 工业, 便携式器材, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

CB10MV103ME引脚图与封装图

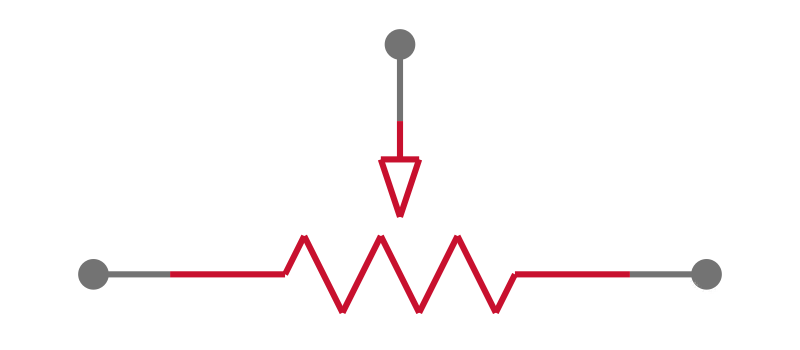

CB10MV103ME引脚图

CB10MV103ME引脚图

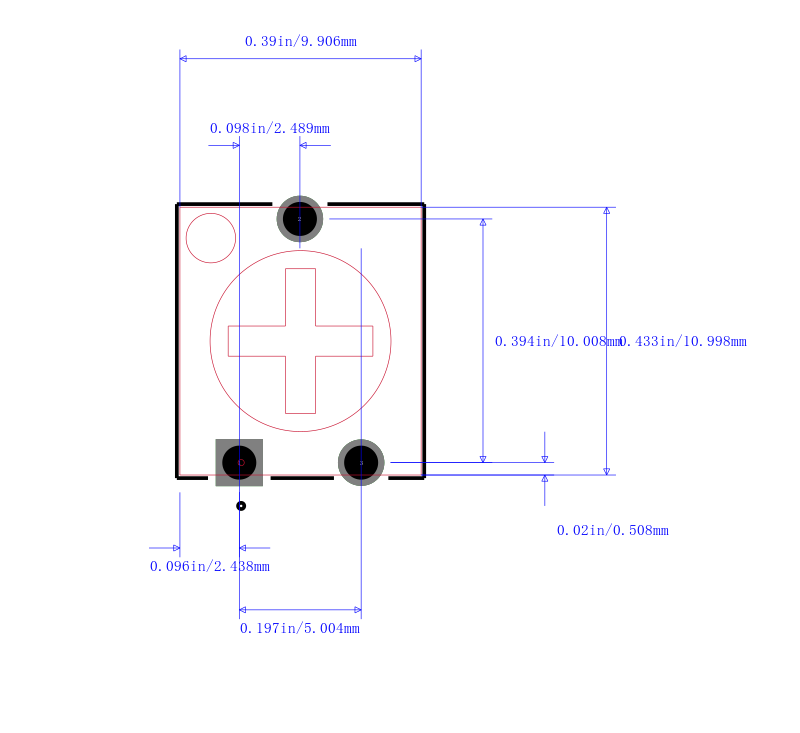

CB10MV103ME封装图

CB10MV103ME封装图

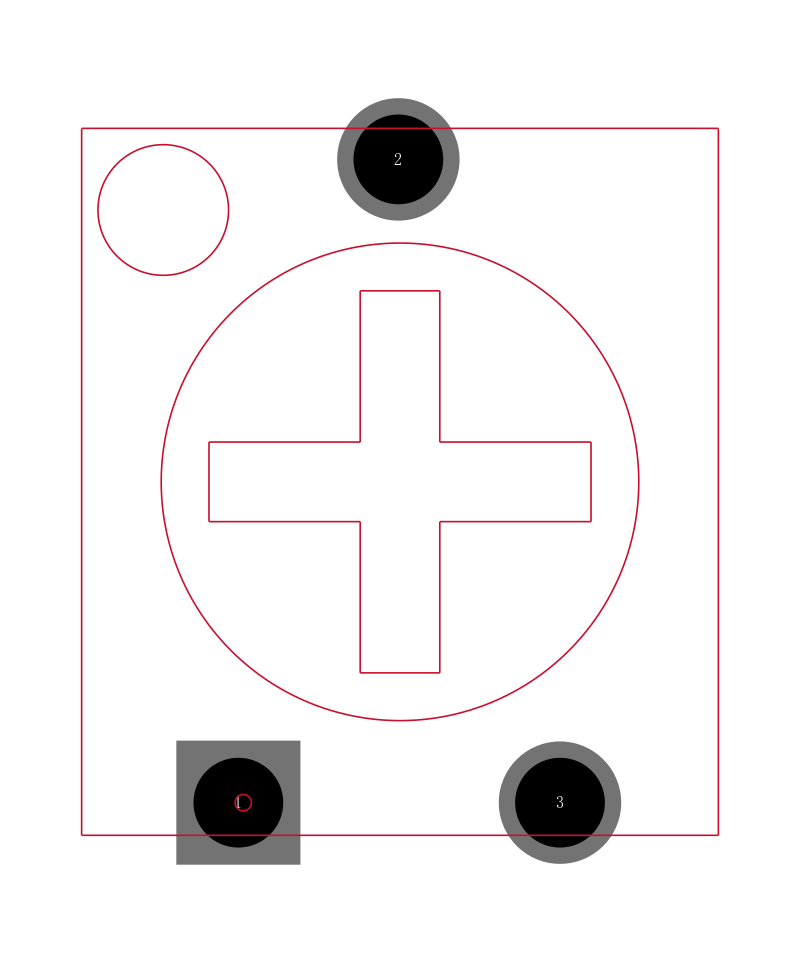

CB10MV103ME封装焊盘图

CB10MV103ME封装焊盘图

在线购买CB10MV103ME
型号 制造商 描述 购买
CB10MV103ME TE Connectivity 泰科 TE CONNECTIVITY / CITEC  CB10MV103ME  微调电阻, 顶部调节 10K 搜索库存
替代型号CB10MV103ME
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： CB10MV103ME

品牌： TE Connectivity 泰科

封装： 10kΩ ±20% 150mW

当前型号

TE CONNECTIVITY / CITEC  CB10MV103ME  微调电阻, 顶部调节 10K

当前型号

型号： CB10LV103M

品牌： 泰科

封装： 10kΩ ±20% 150mW

完全替代

CB10LV 水平安装顶部调整采用聚酯加碳技术可提高板的耐用性以及稳定性 双触点电刷 密封封装用于特别保护 双面可调 箭头刷位置指示器 功率 | 0.15W ---|--- 电阻容差 | ±20 %（± 30% 高于 1 Megohms） 最大工作电压 | 200V 直流 温度系数 | ±500ppm/°C 末端电阻 | 电气旋转（标称） | 240° 机械旋转（标称） | 295° 工作扭矩 | 4 → 20 mNm 旋转寿命 | 500 个周期 工作温度 | -25 → 70°C 触点电阻变化（最大值） | 5% 或 3Ω（以较大值为准） 尺寸 WxDxH mm | 10.3 x 10 x 4.5 线性或者对数 | 线性 ### 单转印刷电路板安装 - 10mm 碳

CB10MV103ME和CB10LV103M的区别
